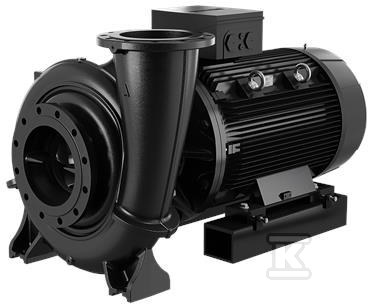

Pompa typu NB 250-400/401 AASF1AESBQQETW5, odśrodkowa, jednostopniowa 98976224

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompa z serii NB to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania cieczą. Budowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale zapewnia kompaktowe gabaryty i prosty montaż w układach 90 stopni ssanie-tłoczenie. Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet dużych agregatów.

Konstrukcja i materiały

Urządzenie jest zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar, a uszczelnienie wału ma wymiary wg EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona wg ISO 1940-1 klasa 6,3.

Korpus pompy to żeliwo EN-GJL-250, ASTM class 35, z wewnętrznym powłokowaniem CED. Wirnik wykonano z żeliwa EN-GJL-200, ASTM class 30. Pierścień zużywający to mosiądz CuZn34Mn3AI2Fe1-C. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału pojedyncze typu BQQE. Łożyskowanie standardowe, smarowane smarem. Agregat ma podstawę z nóżkami i blok podpierający, co stabilizuje montaż przy masie netto 1040 kg i masie brutto 1090 kg.

Wydajność i napęd

Dane pracy odnoszą się do prędkości 988 obr/min. Przy nominalnym wirniku 400 mm, rzeczywista średnica 401 mm, pompa osiąga przepływ ok. 616,2 m3/h przy wysokości podnoszenia ok. 20,64 m. Tolerancja charakterystyki ISO9906:2012 3B. Przepływowa klasa MEI ? 0,50.

Przeznaczona do wody o gęstości 998,2 kg/m3 w zakresie temperatury -25 °C do 120 °C, temperatura doboru 20 °C. Maksymalna temperatura otoczenia 55 °C, maksymalne ciśnienie robocze 10 bar. Połączenia rurowo-kołnierzowe EN 1092-2, króciec ssawny DN 300, króciec tłoczny DN 250, klasa ciśnieniowa PN 10.

Napęd 45 kW, 50 Hz, 6 biegunów, prędkość znamionowa 988 obr/min. Napięcie 3 x 380-420 D/660-725 Y V, prąd znamionowy 82,0/47,5 A, cos ? 0,85, prąd rozruchowy 680 %. Sprawność IE3 93,7 % przy pełnym obciążeniu, 94,3 % przy 3/4 obciążenia i 94,2 % przy 1/2 obciążenia. Obudowa IP55, izolacja klasy F. Typ łożyska po stronie N - stalowe.

Zastosowanie i instalacja

Pompy NB sprawdzają się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki osiowemu ssaniu i promieniowemu tłoczeniu łatwo integrują się z istniejącymi rurociągami.

Montaż na ramie podstawy Grundfos z blokiem podpierającym zapewnia sztywność i ogranicza drgania. Konstrukcja back-pull-out umożliwia wymianę wirnika i uszczelnienia bez rozcinania instalacji, co skraca przestoje serwisowe.
