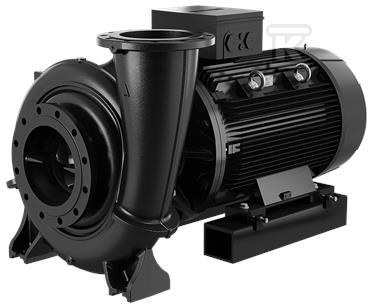

Pompa typu NB 250-400/405 AIASF1A1ESBQQEYW3, odśrodkowa, jednostopniowa 99523497

Uniwersalna pompa odśrodkowa do zasilania, podnoszenia ciśnienia i obiegu cieczy

Pompy serii NB to jednostopniowe pompy odśrodkowe o konstrukcji konsolowej, przeznaczone do niezawodnego i ekonomicznego zasilania w wielu instalacjach przemysłowych i użyteczności publicznej. Budowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale zapewnia prosty montaż i przewidywalną pracę w układach zamkniętych i otwartych. Szczegółowa konfiguracja jest opisana symbolem pompy, a dobór technicznych parametrów wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to, że nawet duże agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone i wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2. Do większości pomp NB dostępne są ramy podstawy konstrukcji producenta.

Zakres pracy i typowe zastosowania

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych obiegów, jak i dużych instalacji przemysłowych. W praktyce pompy NB i NK są stosowane w:

• instalacjach zaopatrzenia w wodę
• przemysłowych instalacjach podnoszenia ciśnienia
• przemysłowym tłoczeniu cieczy
• systemach HVAC
• nawadnianiu

Wariant NB 250-400/405 jest realizowany z króćcami DN 300 na ssaniu i DN 250 na tłoczeniu. Agregat jest dostępny z silnikiem o mocy 160 kW i zasilaniem 3x380-420 D / 660-725 Y. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę, co ułatwia regulację wydajności i ograniczenie poboru energii w zmiennych warunkach pracy.

Zgodność z normami i warunki eksploatacji

Wszystkie pompy są zgodne z ISO 5199. Wymiary i osiągi nominalne są zgodne z normą EN 733 dla 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Parametry konstrukcyjne i materiałowe pozwalają na zastosowanie w typowych instalacjach wodnych i cieczy o podobnych właściwościach do wody, przy zachowaniu wymagań producenta dotyczących jakości medium i warunków pracy.
