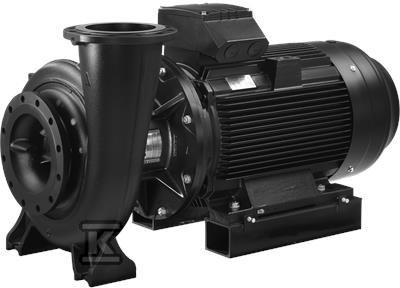

Pompa typu NB 32-160.1/172 AAF2BESBAQEDW3, odśrodkowa, jednostopniowa 96125242

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczami

Pompa typu NB 32-160.1/172 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem. Rozwiązanie jest projektowane do pracy ciągłej w instalacjach wymagających stabilnego przepływu i ekonomicznego zasilania. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co upraszcza przegląd i wymianę części. W praktyce nawet większe egzemplarze mogą być serwisowane przez jedną osobę przy użyciu dźwigu.

Wersja z katalogiem 96125242 jest dostępna z przyłączami DN 32 na ssaniu i DN 50 na tłoczeniu oraz zasilaniem 3 x 220-240 V D / 380-415 V Y. Moc znamionowa P2 wynosi 0,37 kW. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja back-pull-out i serwisowanie

• Korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, wał poziomy.
• Budowa back-pull-out umożliwia wyjęcie zespołu napędowego i wirnika bez rozcinania instalacji.
• Mechaniczne uszczelnienie wału wykonane w wymiarach zgodnych z EN 12756.
• Możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy Grundfos CUE.
• Dla większości pomp NB dostępne są ramy podstawy w konstrukcji Grundfos.

Taka budowa skraca czas przestoju przy konserwacji i ogranicza potrzebę odprowadzania cieczy z rurociągu.

Zakres pracy i typowe zastosowania

Seria NB i NK obejmuje pompy o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m. Pozwala to na dopasowanie urządzenia do instalacji o różnym zapotrzebowaniu hydraulicznym.

Typowe obszary użycia:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe instalacje tłoczenia cieczy,
• systemy HVAC,
• nawadnianie.

Szczegółowa konfiguracja pompy jest opisana symbolem. Dokładny dobór parametrów roboczych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.

Normy, wykonanie i kompatybilność

• Zgodność z ISO 5199 dla pomp uniwersalnych.
• Kołnierze ssawny i tłoczny zgodne z EN 1092-2.
• Wymiary i osiągi nominalne zgodne z EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.
• Statyczne wyważenie ISO 1940-1 klasa 6,3 oraz hydrauliczne odciążenie wirnika.

Parametry przyłączeniowe i elektryczne wersji 96125242 to króćce DN 32 / DN 50 oraz zasilanie trójfazowe 3 x 220-240 V D / 380-415 V Y przy mocy 0,37 kW.
