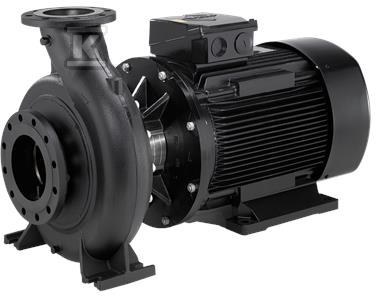

Pompa typu NB 32-160/173 AAF2AESBQQEKW1, odśrodkowa, jednostopniowa 99496328

Konstrukcja i rozwiązania konstrukcyjne

Jednostopniowa pompa odśrodkowa z korpusem spiralnym przeznaczona do pracy w instalacjach przemysłowych i komercyjnych. Korpus pompy wykonano z żeliwa szarego EN-GJL-250 (klasa ASTM 35), a wirnik z żeliwa EN-GJL-200 (klasa ASTM 30). Wał ze stali nierdzewnej EN 1.4301 (AISI 304) zapewnia odporność na korozję w warunkach ciągłego kontaktu z tłoczoną cieczą.

Istotną zaletą konstrukcyjną jest układ back-pull-out - rozwiązanie umożliwiające wyjęcie silnika wraz ze stołem silnika i wirnikiem bez konieczności demontażu korpusu pompy ani rurociągów. W praktyce oznacza to, że serwisowanie nawet największych pomp serii NB może przeprowadzić jedna osoba z użyciem dźwigu, bez rozkładania całej instalacji.

Żeliwne elementy korpusu pokryto powłoką epoksydową nakładaną metodą kataforezy (CED - Cathodic Electro-Deposition). Proces ten polega na kontrolowanym osadzaniu cząstek farby pod wpływem pola elektrycznego, co zapewnia równomierną, cienką warstwę o wysokiej przyczepności i odporności korozyjnej.

Uszczelnienie wału

Pompa wyposażona jest w niewyważone uszczelnienie mieszkowe z gumowym miechem (typ BQQE). Materiały pary trącej tworzą węglik krzemu po obu stronach styku - zarówno wirujący pierścień uszczelniający, jak i nieruchome sedno wykonano z SiC. Ta konfiguracja zapewnia wysoką odporność na ścieranie oraz dobrze znosi obecność drobnych cząstek stałych w tłoczonej cieczy. Uszczelnienie wtórne wykonano z EPDM (kauczuk etylenowo-propylenowy), który charakteryzuje się doskonałą odpornością na gorącą wodę - nie nadaje się natomiast do mediów na bazie olejów mineralnych.

Konstrukcja mieszkowa eliminuje zużycie wału w miejscu styku z uszczelnieniem, ponieważ miech nie wymaga docisku do powierzchni wału - przenoszenie momentu obrotowego odbywa się przez sprężynę wokół mieszka.

Parametry pracy i napęd

Przy prędkości obrotowej 2950 rpm pompa osiąga nominalny przepływ 29,6 m3/h przy wysokości podnoszenia 29,39 m. Średnica nominalna wirnika wynosi 160 mm (rzeczywista - 163 mm). Zakres temperatur tłoczonej cieczy mieści się w przedziale od -25 do +120 °C, co pozwala na stosowanie pompy zarówno w instalacjach zimnowodnych, jak i systemach grzewczych.

Maksymalne ciśnienie robocze wynosi 16 bar, co jest istotne przy doborze armatury i rurociągów towarzyszących - kołnierze ssawne i tłoczne są zgodne z normą EN 1092-2, a cała konstrukcja spełnia wymagania normy EN 733 dla ciśnienia nominalnego PN16.

Silnik dostarczony przez SIEMENS ma moc znamionową 4 kW (P2) przy częstotliwości sieciowej 50 Hz. Napięcie zasilania wynosi 3 × 380-420D / 660-725Y V, a prąd znamionowy odpowiednio 7,4 / 4,25 A. Klasa sprawności silnika to IE3 zgodnie z IEC 60034-30-1 - przy pełnym obciążeniu sprawność sięga 88,1%, a przy obciążeniu trzyczwarte osiąga szczytowe 88,7%. Stopień ochrony obudowy silnika to IP55, a klasa izolacji uzwojeń - F.

Silnik jest chroniony termicznie za pomocą termistorów PTC w uzwojeniach (DIN 44081/44082), które reagują zarówno na wolny wzrost temperatury (przeciążenie stałe), jak i gwałtowne skoki (zablokowanie wirnika). Pompa może być podłączona do zewnętrznej przetwornicy częstotliwości Grundfos CUE lub napędu solarnego RSI w celu płynnej regulacji wydajności.

Minimalny wskaźnik sprawności energetycznej (MEI ? 0,59) potwierdza efektywność hydrauliczną urządzenia według aktualnych wymagań regulacyjnych dla pomp wodnych.

Zastosowania i norma wykonania

Pompa NB należy do uniwersalnej rodziny produktowej Grundfos stosowanej w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę pitną i technologiczną,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy neutralnych chemicznie,
• instalacje HVAC - ogrzewanie, wentylacja, klimatyzacja,
• systemy nawadniania rolniczego i ogrodniczego.

Konstrukcja spełnia wymagania normy ISO 5199 dotyczącej pomp przemysłowych klasy II. Wymiary kołnierzy są zgodne z PN16 według EN 1092-2. Wirniki są hydraulicznie odciążone i statycznie wyważone zgodnie z normą ISO 1940-1 klasa G6,3 - minimalizuje to drgania i obciążenie łożysk.

Do pomp serii NB dostępne są ramy podstawowe konstrukcji Grundfos ułatwiające montaż na fundamencie lub konstrukcji nośnej. Pompa jest dostarczana jako zestaw close-coupled - silnik zamontowany bezpośrednio na stopie silnikowej bez sprzęgła pośredniego, co zmniejsza gabaryty całości i upraszcza instalację.
