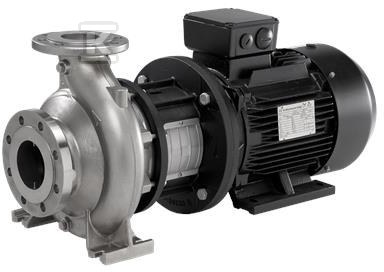

Pompa typu NB 32-200/211 AAF2KESDQQEFW3, odśrodkowa, jednostopniowa 99702188

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczami

Pompa typu NB to jednostopniowe rozwiązanie odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Konstrukcja jest nastawiona na niezawodne i ekonomiczne zasilanie w instalacjach, gdzie liczy się stabilny przepływ i możliwość szybkiego serwisu bez rozcinania rurociągów. Symbol oznaczenia określa szczegółową konfigurację, a dobór techniczny wymaga weryfikacji w instrukcji producenta lub z przedstawicielem. Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i wyrównanie.

Konstrukcja spiralna i serwis back-pull-out

Korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem zapewnia równomierny rozkład przepływu i ogranicza turbulencje na wirniku. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i obciążenia łożysk w pracy ciągłej.

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to dostęp do części hydraulicznych od strony napędu, co skraca czas przestoju i umożliwia serwis nawet największych jednostek przez jedną osobę z użyciem dźwigu.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór zamienników i utrzymanie szczelności w typowych zastosowaniach z wodą i cieczami neutralnymi.

Zgodność normowa i zakres hydrauliczny

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, co rozszerza zastosowanie w instalacjach o wyższych wymaganiach ciśnieniowych.

Zakres hydrauliczny serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m. Taki przedział pozwala dobrać jednostkę zarówno do małych obiegów, jak i do dużych instalacji przemysłowych bez zmiany rodziny konstrukcyjnej.

Zastosowania i opcje napędu

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• HVAC,
• nawadnianie.

Możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE daje elastyczność w regulacji prędkości i dopasowaniu charakterystyki do zmiennego zapotrzebowania. Rozwiązanie jest szczególnie przydatne w systemach z zmiennym obciążeniem, gdzie potrzebna jest oszczędność energii i precyzyjna kontrola ciśnienia.
