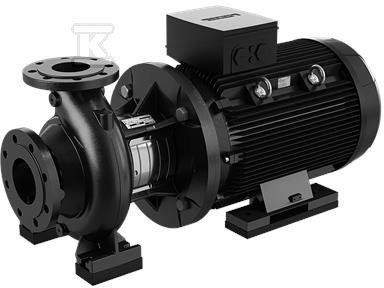

Pompa typu NB 32-250/244 AASF2AESBQQENW1, odśrodkowa, jednostopniowa 98976261

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa typu NB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach przemysłowych i użyteczności publicznej. Konstrukcja z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia stabilną pracę w układach zamkniętych i otwartych. Seria NB i NK jest projektowana jako rozwiązanie uniwersalne, które sprawdza się tam, gdzie wymagana jest trwała praca przy zmiennych warunkach hydraulicznych.

Konstrukcja back-pull-out i serwisowanie

Model wykonany jest w układzie back-pull-out, co oznacza możliwość zdjęcia silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce serwis ogranicza się do odkręcenia tylnej części zespołu napędowego, co skraca czas przestoju i pozwala jednej osobie z użyciem dźwigu obsłużyć nawet większe agregaty. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Pompa nie jest samossająca. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji.

Zastosowania i elastyczność pracy

Pompy NB znajdują zastosowanie w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W ramach serii osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych instalacji użyteczności publicznej, jak i do większych układów przemysłowych. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i wyrównanie osi. Agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co daje możliwość płynnej regulacji wydajności i ograniczenia poboru energii w pracy zmienno-przepływowej.

Zgodność z normami i parametry eksploatacyjne

Konstrukcja jest zgodna z ISO 5199, a wymiary i osiągi nominalne z normą EN 733 dla ciśnienia 10 bar. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Parametry te przekładają się na szeroką kompatybilność z istniejącymi rurociągami przemysłowymi i instalacyjnymi oraz na przewidywalną pracę w warunkach podwyższonego ciśnienia.
