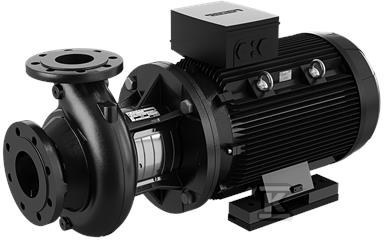

Pompa typu NB 40-250/245 AASF2AESBQQEPW1, odśrodkowa, jednostopniowa 98979905

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania wodą i cieczami przemysłowymi

Pompa typu NB 40-250/245 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do ekonomicznego i niezawodnego tłoczenia wody w instalacjach przemysłowych, HVAC, zaopatrzenia w wodę, podnoszenia ciśnienia i nawadniania. Konstrukcja z poziomym wałem i połączeniem close-coupled z silnikiem wentylowanym zapewnia kompaktowe gabaryty przy zachowaniu łatwego dostępu do części wirnikowych. Urządzenie pracuje z cieczą w zakresie temperatury od -25 °C do 120 °C, a w warunkach nominalnych 20 °C przy gęstości 998,2 kg/m3.

Konstrukcja back-pull-out i materiały robocze

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co skraca czas serwisu i pozwala jednej osobie obsłużyć nawet większe egzemplarze przy użyciu dźwigu. Korpus pompy wykonano z żeliwa EN-GJL-250 klasy ASTM 35, wirnik z żeliwa EN-GJL-200 klasy ASTM 30, pierścień zużywający z mosiądzu, a wał ze stali nierdzewnej EN 1.4301 AISI 304 o średnicy 24 mm. Uszczelnienie wału typu pojedynczego o kodzie BQQE, zgodne z EN 12756, to niezrównoważone uszczelnienie gumowe z falą. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, klasa PN 16, przy połączeniach DN 65 na ssaniu i DN 40 na tłoczeniu. Pompa jest dostarczana z blokiem podpierającym, bez nóżek korpusu.

Parametry pracy, silnik i efektywność

W punkcie nominalnym pompa osiąga przepływ 64,7 m3/h przy wysokości podnoszenia 75,03 m, przy wirniku o średnicy rzeczywistej 245 mm i nominalnej 250 mm. Tolerancja charakterystyki to ISO9906:2012 3B. Maksymalne ciśnienie robocze wynosi 16 bar, a maksymalna temperatura otoczenia 60 °C. Zintegrowany silnik asynchroniczny o mocy 18,5 kW, klasie IE3 i 2 biegunach pracuje z prędkością 2940-2950 obr/min przy napięciu 3 x 380-415 D/660-690 Y V i prądzie 34,5-32,5/20,0-18,8 A, cos ? 0,89-0,85. Sprawność silnika przy pełnym obciążeniu to 92,4 %, przy 3/4 obciążenia 93,2 % i przy 1/2 obciążenia 93,2 %. Izolacja klasy F, obudowa IP55, zabezpieczenie PTC, montaż IM B35. Minimalny wskaźnik efektywności energetycznej MEI ?0,70 potwierdza wysoki poziom hydrauliczny. Masa netto to 178 kg, masa brutto 203 kg, objętość wysyłkowa 0,707 m3.

Zastosowania i zgodność z normami

Pompa jest zgodna z ISO 5199, wymiary i osiągi nominalne z EN 733, kołnierze z EN 1092-2, uszczelnienie wału z EN 12756, a wyważenie statyczne wirnika z ISO 1940-1 klasa 6,3. Wirnik jest hydraulicznie odciążony. Brak przetwornicy częstotliwości w standardzie, co upraszcza sterowanie w instalacjach z stałą prędkością obrotową.

Stosowana jest w:

• instalacjach zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowym tłoczeniu cieczy,
• systemach HVAC,
• nawadnianiu.

Uniwersalność wynikająca z szerokiego zakresu przepływu i wysokości podnoszenia w rodzinie NB/NK oraz możliwość montażu ram podstawy czyni ją rozwiązaniem dla instalatora i użytkownika końcowego oczekującego niezawodnej pracy w długim okresie eksploatacji.
