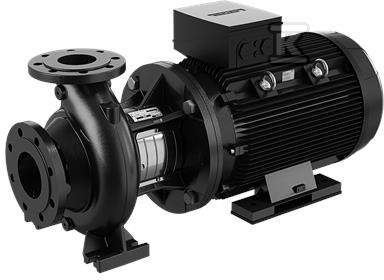

Pompa typu NB 40-315/273 AASF2AESBQQEQW1, odśrodkowa, jednostopniowa 98976264

Uniwersalna pompa odśrodkowa do wody czystej i przemysłowych instalacji ciśnieniowych

Pompa typu NB 40-315/273 to jednostopniowa pompa odśrodkowa z końcowym zasysaniem, niezasysająca, przeznaczona do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez abrazyjnych i długowłóknistych zanieczyszczeń. Konstrukcja spiralna z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia stabilną pracę w instalacjach wymagających niezawodnego i ekonomicznego zasilania. Szczegółowa konfiguracja określona symbolem dotyczy wykonania, uszczelnienia i silnika - dokładny dobór parametrów wymaga instrukcji producenta lub konsultacji z przedstawicielem.

W praktyce seria NB sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Dla większości pomp NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację zespołu napędowego.

Budowa i serwisowanie back-pull-out

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W efekcie nawet większe agregaty można serwisować przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3.

Uszczelnienie mechaniczne wału ma wymiary zgodne z EN 12756. Pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co pozwala na regulację wydajności bez zmiany hydrauliki.

Zastosowania i zakres pracy

Zakres hydrauliczny serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje użyteczności publicznej, jak i większe systemy przemysłowe. Taki zakres czyni pompę użyteczną w zaopatrzeniu w wodę, podnoszeniu ciśnienia w obiektach przemysłowych, transferze cieczy między zbiornikami oraz w obiegach HVAC i systemach nawadniania.

Konstrukcja end suction ułatwia integrację z istniejącą instalacją, a brak konieczności rozbierania korpusu przy wymianie wirnika skraca przestoje serwisowe.

Zgodność z normami i parametry konstrukcyjne

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny spełniają EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Parametry konstrukcyjne wspierają trwałość w ciągłej pracy: wyważenie statyczne klasy 6,3, hydrauliczne odciążenie wirnika oraz standardowe wymiary uszczelnienia mechanicznego zgodne z EN 12756 ułatwiają utrzymanie i wymianę części.
