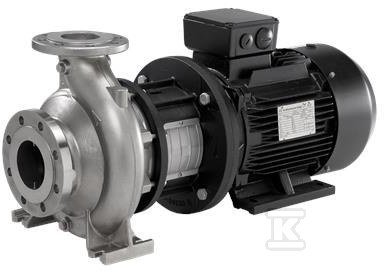

Pompa typu NB 50-125/135 AAF2KESBQQELW1, odśrodkowa, jednostopniowa 99139199

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę, HVAC i przemysłu

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Seria NB i NK została zaprojektowana jako uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania w wielu instalacjach. Szczegółowa konfiguracja konkretnego egzemplarza, w tym wersja NB 50-125/135, jest opisana symbolem na tabliczce znamionowej i wymaga weryfikacji w instrukcji producenta lub u przedstawiciela do dokładnego doboru parametrów.

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację w układzie rurociągowym. Pompy sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• HVAC,
• nawadnianie.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to krótszy czas postoju i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na płynniejszą pracę i mniejsze obciążenia łożysk.

Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania instalacji.

Zakres pracy i typowe zastosowania

Seria zapewnia szeroki zakres hydrauliczny, od przepływów rzędu 2 m3/h do 1300 m3/h oraz wysokości podnoszenia od 2 m do 160 m. Taki rozstaw pozwala na zastosowanie zarówno w małych instalacjach użyteczności publicznej, jak i w większych układach przemysłowych i HVAC.

W instalacjach zaopatrzenia w wodę pompa pracuje jako element stacji podnoszenia ciśnienia lub zasilania sieci. W przemyśle sprawdza się przy tłoczeniu cieczy procesowych i podtrzymywaniu ciśnienia w obiegach zamkniętych. W HVAC wykorzystywana jest do obiegu wody grzewczej i chłodniczej, a w nawadnianiu do zasilania systemów polowych i ogrodniczych.

Zgodność z normami i wyposażenie

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy ciśnieniu 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Mechaniczne uszczelnienie wału posiada wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji.
