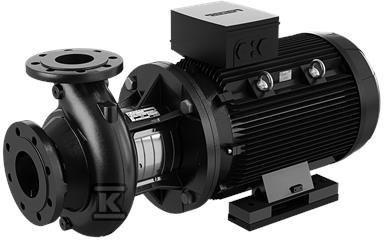

Pompa typu NB 50-160/177 AASF2AESBQQENW1, odśrodkowa, jednostopniowa 99333776

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale to rozwiązanie przeznaczone do niezawodnego i ekonomicznego zasilania różnymi cieczami. Konstrukcja typu NB zapewnia łatwy dostęp do części wirujących bez demontażu korpusu ani rurociągów, co skraca przestoje serwisowe i ogranicza prace instalacyjne. Dzięki temu nawet większe agregaty mogą być obsługiwane przez jedną osobę przy użyciu dźwigu.

Wersja z oznaczeniem 50-160/177 łączy w sobie typowe dla serii NB cechy uniwersalności z parametrami pracy dopasowanymi do instalacji wymagających stabilnego podnoszenia ciśnienia i transportu cieczy. Zastosowanie silnika o mocy 11 kW przy zasilaniu 3x380-415 V oraz króćców DN 65 / DN 50 pozwala na integrację z istniejącymi sieciami przemysłowymi i budowlanymi bez konieczności przebudowy armatury.

Konstrukcja i serwisowanie back-pull-out

Budowa back-pull-out umożliwia wyjęcie silnika, podstawy silnika i wirnika jako jednego zespołu, bez odkręcania korpusu pompy ani odcinków rurociągu. W praktyce oznacza to szybszą wymianę uszczelnienia wału i wirnika oraz mniejsze ryzyko uszkodzenia połączeń kołnierzowych podczas prac konserwacyjnych.

Wirniki są hydraulicznie odciążone, a cały agregat jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Taki poziom wyważenia przekłada się na mniejsze drgania, niższe obciążenie łożysk i cichszą pracę w ciągłej eksploatacji. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w standardowych warunkach pracy.

Zgodność z normami i zakres pracy

Pompy serii NB spełniają wymagania ISO 5199 dla pomp przemysłowych. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Modele z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, co zwiększa margines bezpieczeństwa w instalacjach podwyższonego ciśnienia.

Zakres pracy całej rodziny obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m. Pozwala to na zastosowanie zarówno w małych obiegach HVAC, jak i w większych systemach zaopatrzenia w wodę i nawadniania. Konstrukcja z korpusem spiralnym zapewnia stabilną charakterystykę przy zmiennym obciążeniu.

Zastosowania i integracja z napędem

Pompy NB znajdują zastosowanie w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu.

Agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości. Integracja z regulacją prędkości pozwala na dopasowanie wydajności do aktualnego zapotrzebowania, ograniczenie rozruchowych prądów i pracę w trybie zmiennego ciśnienia. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji producenta, co ułatwia montaż i stabilne posadowienie na posadzce przemysłowej.
