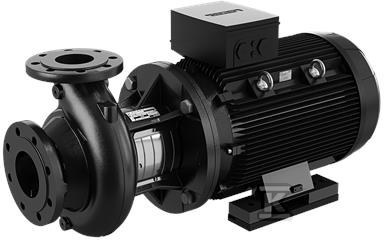

Pompa typu NB 50-250/205 AASF2AESBQQEOW1, odśrodkowa, jednostopniowa 98979915

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczami

Pompa typu NB 50-250/205 AASF2AESBQQEOW1 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Zaprojektowana jest do ekonomicznego i stabilnego tłoczenia wody i innych cieczy w instalacjach przemysłowych, wodociągowych i HVAC. Połączenie ze sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem zapewnia prostą integrację z istniejącymi rurociągami, a konstrukcja monoblokowa ułatwia montaż w układach wymagających ciągłej pracy.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur. W praktyce oznacza to, że nawet większe egzemplarze można serwisować przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

• osiowy króciec ssawny i promieniowy króciec tłoczny w układzie poziomym
• mechaniczne uszczelnienie wału z mieszkiem gumowym o wymiarach zgodnych z EN 12756
• kołnierze ssawny i tłoczny zgodne z EN 1092-2, wykonane jako PN 16
• wirnik hydraulicznie odciążony, wszystkie pompy statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3

Dzięki temu dostęp do części wirnikowych jest szybki, a prace konserwacyjne nie wymagają demontażu całej linii.

Zastosowania i obszary pracy

Seria NB i NK jest uniwersalna i sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

W ramach serii osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych obiegów jak i dużych instalacji zbiorczych. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności.

Zgodność z normami i warunki pracy

Pompa jest zaprojektowana zgodnie z ISO 5199, a wymiary i nominalne osiągi odpowiadają EN 733 dla 10 bar. Kołnierze o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

• zgodność z ISO 5199 dla pomp normalnie ssących
• kołnierze EN 1092-2 PN 16
• uszczelnienie wału EN 12756
• statyczne wyważenie ISO 1940-1 klasa 6,3

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co ułatwia stabilny montaż i minimalizuje drgania w układzie.
