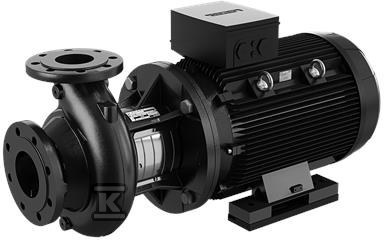

Pompa typu NB 50-250/222 AASF2AESBQQEPW1, odśrodkowa, jednostopniowa 98979916

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i zastosowań przemysłowych

Pompy serii NB to jednostopniowe odśrodkowe maszyny z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Rozwiązanie jest projektowane jako uniwersalne i ekonomiczne źródło zasilania dla instalacji wymagających niezawodnego tłoczenia czystych cieczy. W ofercie Grundfos konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas obsługi nawet przy dużych agregatach.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa klasy GG 25, GJL-250, a wirnik z żeliwa GG 20, GJL-200. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary nominalne nawiązują do EN 733. Pompy z kołnierzami do DN 150 są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Agregat ma napęd elektryczny z przyłączeniem przez bornę i przewodem o długości 3 m. Silnik klasy IE3 o mocy 18,5 kW pracuje przy napięciu 380...415 V, 50 Hz, w klasie izolacji F i stopniu ochrony IP55. Połączenie ssanie/tłoczenie wykonano na kołnierzach DN 50. Wymiary montażowe to długość pompy 343 mm, długość między osiami ssania i tłoczenia 100 mm, wysokość króćca ssawnego 172 mm oraz wysokość kołnierza tłocznego 417 mm. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki są hydraulicznie odciążone.

Zakres pracy i warunki eksploatacji

Typ NB 50-250/222 pracuje w zakresie typowym dla serii NB, od 2 do 1300 m3/h przepływu i od 2 do 160 m wysokości podnoszenia. Dla omawianej wersji punkt BEP to ok. 73,22 m3/h przy maksymalnej wysokości podnoszenia 64,6 m, a maksymalny przepływ refoulé sięga 89,26 m3/h. Ciśnienie pracy maksymalne wynosi 16 bar, a wysokość podnoszenia według BEP odpowiada ok. 566,82 kPa.

Zakres temperatur cieczy to -25...120 °C przy temperaturze otoczenia -30...60 °C. Konstrukcja pozwala na montaż z kołnierzami EN 1092-2 po stronie zasilania i tłoczenia, z oznaczeniem 16 dla obu stron. Pompa jest przeznaczona do pracy z cieczami cienkimi, czystymi lub lekko zanieczyszczonymi, bez ściernych i długowłóknistych składników.

Zastosowania i zgodność z normami

Pompy NB i NK spełniają wymagania ISO 5199 i są stosowane w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

• zaopatrzenie w wodę i sieci wodociągowe
• podnoszenie ciśnienia w procesach przemysłowych
• transfer cieczy w przemyśle
• instalacje grzewcze, wentylacyjne i klimatyzacyjne
• systemy nawadniania

Zgodność z EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia mechanicznego oraz EN 733 dla wymiarów i osiągów nominalnych ułatwia integrację z istniejącymi rurociągami. Produkcja realizowana jest na Węgrzech, a komunikacja jest przygotowana do integracji z systemami sterowania.
