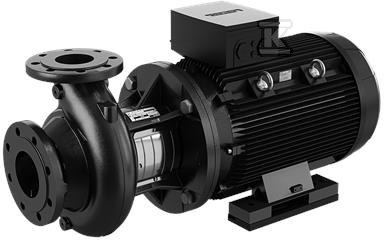

Pompa typu NB 50-250/254 AASF2AESBQQERW1, odśrodkowa, jednostopniowa 98979797

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa jednostopniowa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem i konstrukcją back-pull-out. Wykonanie niezasysające, zintegrowana z wentylatorowo chłodzonym silnikiem asynchronicznym 400 V trzyfazowym. W omawianej wersji wydajność wynosi 1521 l/min, co pozwala na stabilną pracę w instalacjach komercyjnych i przemysłowych wymagających ciągłego, ekonomicznego tłoczenia cieczy.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. Dzięki temu nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Uszczelnienie wału to niezrównoważone uszczelnienie gumowe z falbanką zgodne z DIN EN 12756. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. To przekłada się na mniejsze drgania i dłuższy okres bezawaryjnej pracy.

• zdemontowanie zespołu napędowego bez ruszania armatury
• uszczelnienie wału wg DIN EN 12756
• wyważenie statyczne ISO 1940-1 klasa 6,3
• hydraulicznie odciążony wirnik

Zgodność z normami i parametry pracy

Pompa zaprojektowana jest zgodnie z ISO 5199, a wymiary i osiągi nominalne odpowiadają EN 733 na 10 bar. Kołnierze ssawny i tłoczny wykonane są wg EN 1092-2 i oznaczone jako PN 16, co przy kołnierzach do DN 150 włącznie pozwala na pracę przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. W ramach serii NB/NK osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Wersje mogą być łączone z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE.

• projekt ISO 5199
• wymiary i osiągi EN 733, 10 bar
• kołnierze PN 16 wg EN 1092-2
• uszczelnienie wału wg EN 12756

Obszary zastosowań

Pompa sprawdza się tam, gdzie potrzebne jest niezawodne i ekonomiczne zasilanie cieczą. Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Uniwersalna budowa i zgodność z normami instalacyjnymi ułatwiają dobór do istniejących rurociągów i integrację z ramami podstawy dostępnymi dla pomp typu NB.

• instalacje zaopatrzenia w wodę
• przemysłowe podnoszenie ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie
