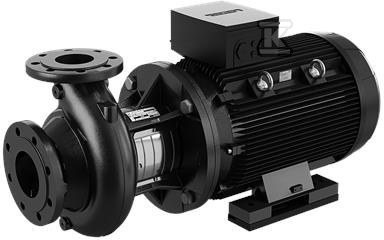

Pompa typu NB 50-250/263 AASF2AESBQQESW1, odśrodkowa, jednostopniowa 98978656

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach przemysłowych i wodociągowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym i poziomym wałem zapewnia niezawodne i ekonomiczne zasilanie w instalacjach wymagających stałego podnoszenia ciśnienia i transportu cieczy. Wykonanie z osiowym króćcem ssawnym i promieniowym króćcem tłocznym ułatwia włączenie w istniejące rurociągi, a konstrukcja close-coupled z wentylowanym silnikiem asynchronicznym pozwala na kompaktowy montaż przy zachowaniu dobrej dostępności do elementów napędowych. Model z serii NB 50-250 pracuje w sieci 400 V trzyfazowej i osiąga wydajność 1616 l/min, co czyni go odpowiednim do zastosowań komercyjnych i przemysłowych o średnim zapotrzebowaniu na przepływ.

Konstrukcja back-pull-out i łatwy serwis

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to krótszy czas przestoju i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk w pracy ciągłej.

Uszczelnienie wału to niezrównoważone uszczelnienie z gumową falą zgodnie z DIN EN 12756, zapewniające szczelność przy typowych cieczach instalacyjnych. Korpus spiralny z poziomym wałem i osiowym ssaniem ułatwia odpowietrzanie i stabilny rozruch, a promieniowy króciec tłoczny pozwala na bezpośrednie połączenie z instalacją bez dodatkowych kolan.

Zgodność z normami i zakres pracy

Pompa jest projektowana zgodnie z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2 i oznaczone jako PN 16, co w przypadku kołnierzy do DN 150 włącznie pozwala na pracę przy ciśnieniu roboczym 16 bar. Wymiary mechanicznego uszczelnienia wału odpowiadają EN 12756.

Seria NB zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m w zależności od wykonania. Wirniki są hydraulicznie odciążone, a pompy mogą być łączone z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE, co daje elastyczność regulacji pracy w zmiennych warunkach obciążenia.

Zastosowania w instalacjach wodnych i HVAC

Pompy typu NB znajdują zastosowanie tam, gdzie potrzebne jest pewne i ekonomiczne zasilanie:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenia cieczy
• systemy HVAC
• nawadnianie

Dzięki zgodności z normami, konstrukcji serwisowej back-pull-out i możliwości pracy w sieci 400 V trzyfazowej pompa sprawdza się zarówno w montażu nowym, jak i w modernizacji istniejących układów, gdzie liczy się szybki dostęp do wirnika i minimalna ingerencja w rurociągi.
