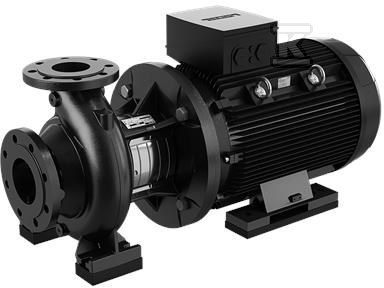

Pompa typu NB 50-315/344 AASF2AESBQQENW3, odśrodkowa, jednostopniowa 98976265

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i przemysłu

Pompa z serii NB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja monoblokowa z wlotem osiowym według EN 733 zapewnia niezawodne i ekonomiczne zasilanie. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Uszczelnienie wału z mieszkiem gumowym ma wymiary zgodne z EN 12756. Pompa jest sprzężona z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Dostępne są wersje z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE.

Zgodność z normami i parametry pracy

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Mechaniczne uszczelnienie wału posiada wymiary zgodne z EN 12756.

Zastosowania w instalacjach i przemyśle

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Dzięki kołnierzom PN 16 i konstrukcji zgodnej z EN 733 urządzenie integruje się z istniejącymi rurociągami przemysłowymi. Do większości pomp dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację w układzie.
