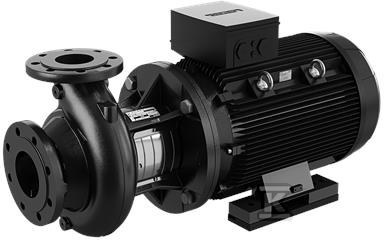

Pompa typu NB 65-160/177 AASF2AESBQQEPW1, odśrodkowa, jednostopniowa 98978657

Uniwersalna pompa odśrodkowa jednostopniowa

Pompa typu NB 65-160/177 z oznaczeniem katalogowym 98978657 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania. Wykonana w układzie z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem, sprawdza się tam, gdzie potrzebny jest stabilny przepływ przy umiarkowanym do wysokiego podnoszeniu. Seria NB i NK pokrywa szeroki zakres pracy, od 2 do 1300 m3/h przepływu oraz od 2 do 160 m wysokości podnoszenia, co pozwala dobrać wariant do konkretnych warunków instalacji.

Budowa, serwis i wyważenie

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji. Wirnik jest hydraulicznie odciążony, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Oznaczenie katalogowe wskazuje kołnierz DN 80 na ssaniu i DN 65 na tłoczeniu w klasie PN 16.

Zastosowania i możliwość sterowania

Pompy NB i NK są stosowane w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację agregatu. Wersje napędowe mogą być wyposażone w silnik ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos, co daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w zmiennych warunkach pracy.

Normy, kołnierze i warunki pracy

Wszystkie pompy serii są zgodne z ISO 5199. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Dzięki temu model z kołnierzami DN 80/DN 65 może być stosowany w instalacjach wymagających wyższego ciśnienia roboczego. Standardowa budowa z poziomym wałem i spiralnym korpusem zapewnia prosty montaż w układzie liniowym, a zgodność z EN 1092-2 ułatwia połączenie z armaturą i rurociągami zgodnymi z europejskimi normami.
