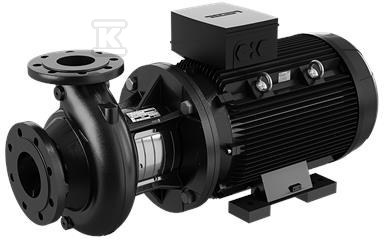

Pompa typu NB 65-160/177 AAF2AESBQQEPW1, odśrodkowa, jednostopniowa 98978465

Uniwersalna pompa odśrodkowa do instalacji wodnych, HVAC i przemysłu

Pompa typu NB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Konstrukcja monoblokowa z wlotem osiowym została zaprojektowana zgodnie z ISO 5199 i wymiarami nominalnymi wg EN 733. W praktyce oznacza to kompatybilność z typowymi instalacjami przemysłowymi i łatwe dopasowanie do istniejących rurociągów bez konieczności projektowania niestandardowych połączeń.

Wersja NB 65-160/177 pracuje w układzie normalnie ssącym i jest połączona sprzęgłem z asynchronicznym silnikiem elektrycznym chłodzonym wentylatorem. Uszczelnienie wału jest nieodciążone z mieszkiem gumowym i wykonane w wymiarach zgodnych z DIN EN 12756. Wirniki są hydraulicznie odciążone, a całe zespoły statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Taki układ ogranicza drgania i obciążenia łożysk w pracy ciągłej.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. Dla instalatora oznacza to dostęp do części wirnikowych od strony napędowej, co skraca czas przeglądu i nie wymaga rozcinania instalacji. W największych rozmiarach serwis może wykonać jedna osoba przy użyciu dźwigu.

Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. W rozmiarach do DN 150 włącznie pompa jest oznaczona jako PN 16 i może pracować przy ciśnieniu roboczym 16 bar. W pozostałych wykonaniach obowiązuje baza EN 733 na 10 bar. Połączenia kołnierzowe są standardowe, co ułatwia montaż z armaturą i rurami dostępnymi na rynku.

Normy, materiały i warunki pracy

Cała seria NB/NK jest zgodna z ISO 5199, a wymiary i osiągi nominalne z EN 733. Mechaniczne uszczelnienie wału spełnia EN 12756. Seria obejmuje zakres przepływu od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych instalacji podnoszenia ciśnienia i większych układów tłoczenia cieczy.

Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE. Opcja z regulacją prędkości daje możliwość dopasowania pracy do zmiennego zapotrzebowania bez zmiany hydrauliki.

Dla większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos. Umożliwiają stabilne osadzenie pompy i silnika na wspólnej płycie, co upraszcza montaż i wyrównanie wałów.

Zastosowania

Pompy NB i NK są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Uniwersalność wynika z szerokiego zakresu hydraulicznego, standardowych połączeń kołnierzowych i możliwości serwisowania bez demontażu rurociągów.
