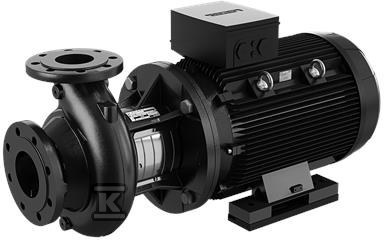

Pompa typu NB 65-200/162 AASF2AESBQQENW1, odśrodkowa, jednostopniowa 98979917

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa typu NB 65-200/162 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja back pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwisowanie nawet w ograniczonej przestrzeni. Urządzenie jest zaprojektowane zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, a kołnierze ssawny i tłoczny wykonane są wg EN 1092-2 w klasie PN 16.

Konstrukcja, materiały i serwisowanie

Korpus pompy wykonany jest z żeliwa EN-GJL-250, wirnik z żeliwa EN-GJL-200, a pierścień oporowy z mosiądzu. Wał ze stali nierdzewnej EN 1.4301 AISI 304 współpracuje z pojedynczym uszczelnieniem wału typu BQQE o wymiarach zgodnych z DIN EN 12756. Połączenia kołnierzowe to DN 80 na ssaniu i DN 65 na tłoczeniu, z klasą ciśnieniową PN 16. Pompa nie ma stóp przy korpusie, przewidziano blok podpierający. Wirnik o średnicy rzeczywistej 162 mm przy nominalnej 200 mm jest hydraulicznie odciążony, a całość jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

• konstrukcja back pull-out umożliwia wymianę wirnika i uszczelnienia bez rozcinania instalacji
• kołnierze zgodne z EN 1092-2 ułatwiają montaż w istniejących rurociągach
• materiały żeliwne i stal nierdzewna w strefie mokrej zwiększają odporność na korozję w typowych zastosowaniach wodnych

Zakres pracy i zastosowanie

Urządzenie pracuje z wodą w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia do 60 °C i maksymalnym ciśnieniu roboczym 16 bar. Punkt znamionowy to przepływ 89,5 m3/h przy wysokości podnoszenia 30,53 m. Tolerancja charakterystyki to ISO9906:2012 3B, a minimalny wskaźnik efektywności MEI wynosi co najmniej 0,70.

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, HVAC oraz nawadnianiu. Bezpośrednie sprzężenie z silnikiem i brak przetwornicy częstotliwości w tej wersji oznacza pracę przy stałej prędkości, co jest korzystne w układach wymagających stabilnych parametrów.

Napęd elektryczny i zgodność z normami

Zastosowano silnik asynchroniczny wentylowany, chłodzony wentylatorem, o mocy 11 kW, klasie efektywności IE3 i liczbie biegunów 2. Prędkość znamionowa to 2940-2950 obr/min przy zasilaniu 50 Hz i napięciu 3 x 380-415 D/660-690 Y V, prąd znamionowy 20,8-19,8/12,0-11,8 A, współczynnik mocy cos phi 0,88-0,84. Sprawność silnika przy pełnym obciążeniu to 91,2 %, przy 3/4 obciążenia 91,8 %, przy 1/2 obciążenia 91,3 %.

Izolacja klasy F, obudowa IP55, ochrona termiczna PTC, wykonanie montażowe IM B35. Masa netto to 150 kg, masa brutto 175 kg, objętość wysyłkowa 0,707 m3.
