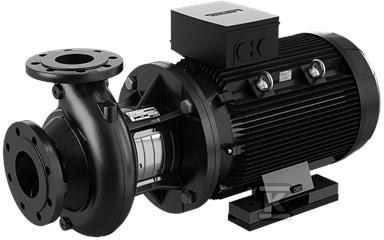

Pompa typu NB 65-200/177 AASF2AESBQQEOW1, odśrodkowa, jednostopniowa 98979918

Jednostopniowa pompa odśrodkowa do wymagających instalacji

Prezentowany model to jednoetapowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Konstrukcja z poziomym wałem i układem close-coupled - silnik wentylatorowy chłodzony jest bezpośrednio przez wentylator osłonowy silnika asynchronicznego.

Konstrukcja i rozwiązania techniczne

Korpus pompy wykonano z żeliwa - tego samego materiału użyto również do wirnika. Taka konfiguracja sprawdza się w instalacjach przemysłowych narażonych na ciągłą eksploatację i umiarkowane obciążenia ciśnieniowe.

Jednym z kluczowych rozwiązań konstrukcyjnych jest układ back-pull-out. Pozwala on wyjąć silnik wraz ze stołem silnika, pokrywą i wirnikiem bez konieczności demontażu korpusu ani rurociągów. W praktyce oznacza to wygodny serwis - nawet większe pompy może obsłużyć jedna osoba z użyciem dźwigu, bez rozbierania całej instalacji.

Uszczelnienie wału stanowi niewyważona dławica gumowa (bellows seal) według normy DIN EN 12756 - standardowe rozwiązanie dla pomp przemysłowych tego typu.

Parametry robocze i wydajność

Model osiąga przepływ do około 1287 m3/h przy wysokości podnoszenia sięgającej 44 m. Maksymalna temperatura tłoczonego medium wynosi 120°C, co pozwala na zastosowanie również w instalacjach ciepłowniczych i procesowych.

Pompa jest przystosowana do tłoczenia czystych lub lekko zanieczyszczonych cieczy - bez elementów ściernych i długich włókien. Króciec ssawny ma średnicę DN80, tłoczny DN65 - oba kołnierze w wykonaniu PN16.

Silnik pracuje z prędkością około 2930 rpm przy zasilaniu trójfazowym 400-415V / 50Hz i poborze mocy 15 kW.

Zastosowania

Ze względu na uniwersalną charakterystykę hydrauliczną pompa znajduje zastosowanie w pięciu głównych obszarach:

• zaopatrzenie w wodę pitną i technologiczną,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy procesowych,
• instalacje HVAC - piece grzewcze, chłodzenie,
• nawadnianie rolnicze i ogrodnicze.

Normy i wymiary konstrukcyjne

Konstrukcja spełnia wymagania normy ISO 5199. Wymiary oraz parametry znamionowe są zgodne z EN 733 (ciśnienie nominalne 10 bar), przy czym kołnierze do DN150 włącznie pracują przy ciśnieniu roboczym 16 bar. Kołnierze ssawne i tłoczne odpowiadają wymiarom według EN 1092-2.

Wirniki są hydraulicznie odciążone - zmniejsza to obciążenie osiowe na łożyska i wydłuża żywotność zespołu wirnikowego. Całość jest statycznie wyważona zgodnie z klasą 6,3 normy ISO 1940-1.

Do pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos - ułatwiające montaż i poziomowanie na fundamencie.

Surowe dane techniczne (wydajność maksymalna, moc silnika, wymiary gabarytowe) znajdziesz w tabeli parametrów przy produkcie.
