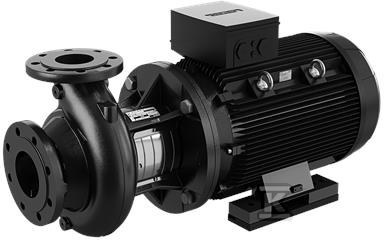

Pompa typu NB 65-200/217 AASF2AESBQQERW1, odśrodkowa, jednostopniowa 98978642

Uniwersalna pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompy serii NB to jednostopniowe pompy odśrodkowe z korpusem spiralnym przeznaczone do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia stabilną pracę przy ciągłym tłoczeniu cieczy. Symbol oznaczenia opisuje konkretną konfigurację, a dokładny dobór parametrów wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem technicznym. Do większości modeli dostępne są ramy podstawy, co ułatwia stabilny montaż i wyrównanie.

Konstrukcja i serwisowanie ułatwiające montaż

Budowa back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to dostęp do części wirnikowych od strony napędu i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu.

• korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym
• poziomy wał
• wirniki hydraulicznie odciążone
• statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk w pracy ciągłej
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756, co upraszcza dobór części zamiennych

Zgodność z normami i zakres pracy

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres pracy serii obejmuje:

• przepływ od 2 do 1300 m3/h
• wysokość podnoszenia od 2 do 160 m

Parametry pozwalają na pokrycie zarówno małych instalacji podnoszenia ciśnienia, jak i większych systemów przemysłowych.

Zastosowania i integracja z napędem

Pompy NB i NK sprawdzają się w:

• instalacjach zaopatrzenia w wodę
• przemysłowych instalacjach podnoszenia ciśnienia
• przemysłowym tłoczeniu cieczy
• HVAC
• nawadnianiu

Mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę CUE, co daje możliwość regulacji wydajności i dostosowania pracy do zmiennego zapotrzebowania. Dzięki temu instalator uzyskuje elastyczne rozwiązanie do pracy ciągłej, a użytkownik końcowy stabilne parametry przepływu bez konieczności przebudowy rurociągów przy serwisie.
