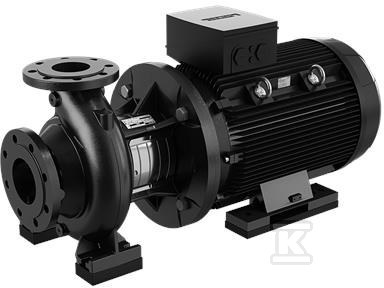

Pompa typu NB 65-250/251 AIASF2AESBQQETW1, odśrodkowa, jednostopniowa 99284557

Uniwersalna pompa odśrodkowa do czystych cieczy

Pompa NB 65-250/251 to jednostopniowa pompa odśrodkowa konsolowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania instalacjami czystą, nieagresywną i niewybuchową cieczą bez cząstek ściernych i włókien. Wlot ssawny i wał umieszczone są poziomo, co upraszcza montaż w układach z poziomym prowadzeniem rurociągów. Konstrukcja jest uniwersalna i sprawdza się zarówno w zastosowaniach bytowych, jak i przemysłowych, gdzie wymagana jest stabilna praca przy zmiennych warunkach obciążenia.

Budowa, serwis i wyważenie

Urządzenie ma korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. W pompach NB zastosowano konstrukcję back-pull-out, która pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu.

Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Całość jest zgodna z ISO 5199. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Zastosowania i warunki pracy

Pompa jest stosowana w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. W praktyce spotyka się ją także w pompowniach Hydro AT -EF, -F, -S oraz w instalacjach przeciwpożarowych Hydro AT.

Zakres pracy obejmuje przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m. Temperatura pompowanej cieczy wynosi od -25 °C do +140 °C, przy czym maksymalna wartość zależy od typu uszczelnienia wału i wykonania pompy. Ciśnienie robocze sięga do 16 bar. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co pozwala na płynną regulację wydajności.

Zgodność z normami i montaż

Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zastosowanie kołnierzy zgodnych z EN 1092-2 oraz uszczelnienia zgodnego z EN 12756 ułatwia integrację z istniejącymi instalacjami i zapewnia wymienne elementy eksploatacyjne.
