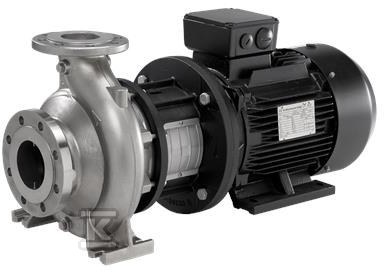

Pompa typu NB 80-250/257 AIAF2KESBQQEVW1, odśrodkowa, jednostopniowa 99390407

Konstrukcja i rozwiązania techniczne

Jednostopniowa pompa odśrodkowa z korpusem spiralnym stanowi sprawdzone rozwiązanie dla instalacji przemysłowych i komercyjnych wymagających ciągłej pracy przy stabilnych parametrach. Model NB 80-250 wyposażony jest w osiowy króciec ssący oraz promieniowy króciec tłoczny, co upraszcza zabudowę w typowych układach rurociągowych.

Konstrukcja back-pull-out pozwala na wyjęcie silnika wraz z podstawą i wirnikiem bez konieczności demontażu korpusu ani odłączania rurociągów - to kluczowa cecha serwisowa, szczególnie przy pompach o większych gabarytach montowanych w trudno dostępnych lokalizacjach.

Wirniki są hydraulicznie odciążone, a całoekiprotacja spełnia normę ISO 1940-1 klasa 6,3 - pompę można więc użytkować w warunkach wymagających niskiego poziomu drgań i cichej pracy.

Materiały i uszczelnienie

Uszczelnienie wału zgodne z wymiarami EN 12756 umożliwia dobór odpowiedniego typu mechanicznego uszczelnienia pod kątem konkretnej medium roboczej - temperatury, ciśnienia i właściwości chemicznych tłoczonej cieczy.

Napęd i regulacja

Pompa może być wyposażona w silnik MGE z przetwornicą częstotliwości zintegrowaną lub współpracować z zewnętrzną przetwornicą Grundfos CUE. Regulacja obrotów pozwala na precyzyjne dopasowanie wydajności do aktualnego zapotrzebowania instalacji - istotne zarówno w systemach HVAC, jak i procesach przemysłowych wymagających zmiennego obciążenia.

Parametry pracy i obszar zastosowań

Seria NB obejmuje szeroki zakres wydajności od 2 do nawet 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na pokrycie potrzeb zarówno niewielkich instalacji komercyjnych, jak i dużych obiektów przemysłowych.

Model NB 80-250 oznaczony symbolem konfiguracyjnym AIAF2KESBQQEVW1 dedykowany jest do standardowych zastosowań przemysłowych - dokładne parametry pracy (wydajność, wysokość podnoszenia) wynikają z wielkości wirnika o średnicy nominalnej 250 mm oraz konfiguracji silnika określonej przez kod produktu.

Główne obszary zastosowań

• Zaopatrzenie w wodę - sieci wodociągowe, stacje uzdatniania, instalacje przeciwpożarowe
• Podnoszenie ciśnienia - przemysłowe systemy wymagające stabilnego ciśnienia roboczego
• HVAC - instalacje ciepłownicze, klimatyzacyjne i chłodnicze (zakres temperatur pracy obejmuje medium od -25°C do +140°C)
• Tłoczenie cieczy przemysłowych - instalacje technologiczne o średnim obciążeniu
• Nawadnianie - systemy irygacyjne w rolnictwie i ogrodnictwie

Normy, kołnierze i warunki robocze

Kołnierze ssawne i tłoczne spełniają wymagania normy EN 1092-2, natomiast wymiary oraz osiągi nominalne pomp znormalizowanych są zgodne z EN 733. Dla kołnierzy o wielkości do DN 150 włącznie dopuszczalne ciśnienie robocze wynosi 16 bar, co zapewnia margines bezpieczeństwa przy standardowej eksploatacji.

Produkcja prowadzona jest według wytycznych ISO 5199, co gwarantuje powtarzalną jakość wykonania i długotrwałą niezawodność w warunkach przemysłowych.

Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos - umożliwiają one szybki montaż całego zespołu pompowego jako fabrycznie przygotowanej jednostki.
