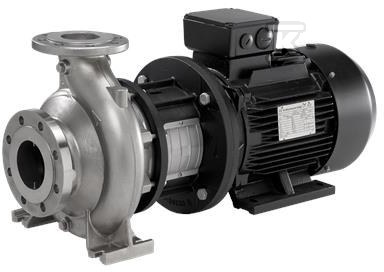

Pompa typu NB 80-250/259 AAF2RESBQQENW3, odśrodkowa, jednostopniowa 99089838

Uniwersalna pompa odśrodkowa do instalacji wodnych i przemysłowych

Pompa z serii NB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie uniwersalne, przeznaczone tam, gdzie wymagane jest niezawodne i ekonomiczne zasilanie cieczą. Konstrukcja pozwala na pracę w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz w nawadnianiu.

Konstrukcja i serwisowanie

W pompach NB zastosowano konstrukcję back-pull-out, która umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wszystkie pompy są statycznie wyważone zgodnie z normą ISO 1940-1, klasa 6,3, a wirniki są hydraulicznie odciążone, co ogranicza obciążenia łożysk i sprzyja stabilnej pracy.

Zgodność z normami i zakres pracy

Seria jest zgodna z ISO 5199. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. W ramach serii osiągane są przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m. Dostępna jest opcja z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE.

Zastosowania praktyczne

• instalacje zaopatrzenia w wodę i sieci wodociągowe
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację agregatu na posadzce. Szczegółowa konfiguracja wynikająca z symbolu pompy wymaga weryfikacji w instrukcji producenta lub u przedstawiciela technicznego przy doborze parametrów pracy.
