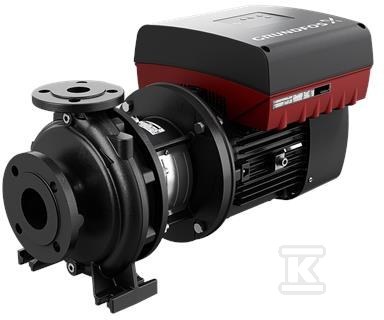

Pompa typu NBE 100-160/160-140 BAF2AESBQQEIWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99105444

Pompa odśrodkowa jednostopniowa z wbudowaną regulacją prędkości dla instalacji wodnych i HVAC

Pompa typu NBE 100-160/160-140 z silnikiem przewymiarowanym to jednostopniowa, sprzężona bezpośrednio pompa odśrodkowa z wirnikiem w korpusie spiralnym, osiowym króćcem ssawnym i promieniowym tłocznym. Wykonana zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi wg EN 733, ma kołnierze PN 16 zgodne z EN 1092-2 i konstrukcję back-pull-out, która pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu ani rurociągów. Rozwiązanie to ułatwia serwis jednej osobie przy użyciu dźwigu i ogranicza przestoje w instalacjach zaopatrzenia w wodę, przemysłowego podnoszenia ciśnienia, tłoczenia cieczy, HVAC i nawadniania.

Konstrukcja i materiały odporne na eksploatację

Korpus pompy i pokrywa wykonane są z żeliwa EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami i gładkimi powierzchniami wykonany jest z żeliwa EN-GJL-200, ASTM class 30, a pierścienie zużywające się z brązu. Wał ze stali nierdzewnej EN 1.4301, AISI 304 zapewnia odporność na korozję. Uszczelnienie wału typu BQQE to pojedyncze mechaniczne uszczelnienie z gumowym mieszkiem uszczelniającym zgodne z EN 12756, z pierścieniem obrotowym z węglika krzemu SiC i wtórnym uszczelnieniem EPDM. Przekazanie momentu odbywa się przez sprężynę i wokół mieszka. Wirnik jest statycznie wyważony wg ISO 1940-1 klasa 6,3 i hydraulicznie odciążony, co ogranicza siły osiowe. Pompa ma stopki, otwór odpowietrzający i spustowy zamknięte korkami, króciec ssawny DN 125 i tłoczny DN 100, ciśnienie nominalne PN 16 i maksymalną pracę do 16 bar.

Sterowanie i efektywność energetyczna

Urządzenie jest sprzężone z bezszczotkowym silnikiem synchronicznym z magnesami trwałymi, chłodzonym wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI w skrzynce zaciskowej silnika. Panel operatorski ma czterocalowy wyświetlacz TFT, przyciski i wskaźnik Grundfos Eye. Możliwe jest podłączenie zewnętrznego czujnika do sterowania przepływem, różnicą ciśnień lub temperaturą, a w terminalu dostępne są wejścia analogowe 0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V oraz dedykowane wejście cyfrowe. Zakres prędkości 180-2200 obr/min pozwala dopasować wydajność do zapotrzebowania. Przy prędkości odniesienia 1450 obr/min pompa osiąga przepływ nominalny 114 m3/h przy wysokości podnoszenia 4,9 m, przy rzeczywistej średnicy wirnika 150 mm i nominalnej 160 mm. Silnik o mocy 2,2 kW, 4-biegunowy, 50 Hz, 3 x 380-500 V, prąd 4,30-3,60 A, cos phi 0,90-0,82, klasa sprawności IE5, sprawność przy pełnym obciążeniu 89,1 %, obudowa IP55, izolacja F. Minimalny wskaźnik efektywności MEI ? 0,70, tolerancja krzywej ISO9906:2012 3B2.

Zastosowania i warunki pracy

Przeznaczona do pompowania wody w temperaturze od -25 °C do 120 °C przy gęstości ok. 998,2 kg/m3, w otoczeniu od -20 °C do 50 °C. Smarowanie łożysk smarem, łożyska standardowe, izolacja łożyska po stronie N ze stali. Masa netto ok. 86 kg, masa brutto ok. 103 kg, objętość wysyłkowa 0,315 m3. Dzięki konstrukcji back-pull-out, zintegrowanemu sterowaniu prędkością i klasie sprawności IE5 pompa sprawdza się w ciągłej pracy S1 w instalacjach użyteczności publicznej i przemysłowych, gdzie wymagane jest niezawodne i ekonomiczne zasilanie z możliwością precyzyjnego utrzymania ciśnienia.
