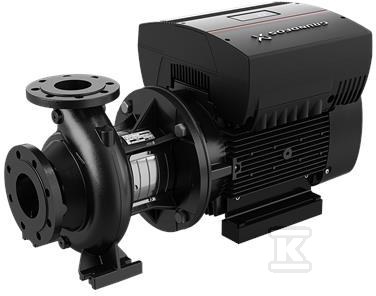

Pompa typu NBE 100-160/160-154 BASF2AESBAQEPWB silnik przewymiarowany, odśrodkowa, jednostopniowa 98747426

Uniwersalna pompa odśrodkowa jednostopniowa do wody i cieczy przemysłowych

Pompa z rodziny NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Wersja z silnikiem przewymiarowanym zapewnia zapas mocy przy rozruchu i pracy w warunkach zmiennego obciążenia, co przekłada się na stabilną pracę w instalacjach wymagających niezawodnego i ekonomicznego zasilania. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, więc nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu.

Budowa i serwisowanie back-pull-out

Korpus spiralny z poziomym wałem i hydraulicznie odciążonym wirnikiem ogranicza obciążenia mechaniczne i ułatwia utrzymanie sprawności hydraulicznej. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i zużycie łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2, co upraszcza dobór armatury i połączeń.

Konstrukcja back-pull-out to praktyczna zaleta dla instalatora. Demontaż zespołu napędowego odbywa się od tyłu, bez rozcinania instalacji. W praktyce oznacza to krótszy czas przestoju i mniejszą liczbę operacji przy przeglądzie lub wymianie wirnika. Pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania.

Zastosowania i zakres pracy

Seria NB i NBE jest projektowana jako uniwersalne źródło zasilania w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Dzięki temu sprawdza się zarówno w obiektach użyteczności publicznej, jak i w procesach przemysłowych wymagających stałego przepływu.

W całym zakresie serii deklarowany jest przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. W praktyce oznacza to możliwość zastosowania zarówno w małych obiegach cyrkulacyjnych, jak i w większych instalacjach transportu cieczy. Silnik przewymiarowany zwiększa margines bezpieczeństwa przy pracy blisko punktu maksymalnego obciążenia.

Zgodność z normami i warunki eksploatacji

Pompy są zgodne z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. Kołnierze o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, co rozszerza zastosowanie w instalacjach o wyższych wymaganiach ciśnieniowych. Zgodność z EN 1092-2 dla kołnierzy oraz EN 12756 dla uszczelnienia wału ułatwia integrację z istniejącymi systemami i zapewnia powtarzalność połączeń.

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co pozwala na stabilny montaż i prawidłowe wyrównanie wału. Szczegółowa konfiguracja konkretnego egzemplarza wynika z symbolu pompy i powinna być potwierdzona w instrukcji producenta lub u przedstawiciela technicznego przy doborze parametrów roboczych.
