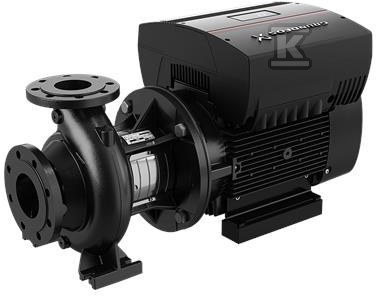

Pompa typu NBE 100-160/160-154 BASF2AESBQQEPWB silnik przewymiarowany, odśrodkowa, jednostopniowa 98976198

Pompa odśrodkowa jednostopniowa do ciągłej regulacji wydajności

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja z poziomym wałem i back pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozbierania korpusu pompy ani rurociągów, co upraszcza serwis nawet w dużych instalacjach. Urządzenie pracuje jako pompa niezasysająca i jest projektowane zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733.

Konstrukcja i materiały

Budowa back pull-out pozwala na wyjęcie zespołu napędowego i wirnika przez jedną osobę przy użyciu dźwigu, bez demontażu armatury. Korpus pompy wykonany jest z żeliwa EN-GJL-250, klasa ASTM 35, wirnik z żeliwa EN-GJL-200, klasa ASTM 30. Wał ze stali nierdzewnej EN 1.4301 AISI 304, pierścień ślizgowy z mosiądzu CuZn34Mn3AI2Fe1-C, wewnętrzna powłoka korpusu CED. Uszczelnienie wału typu BQQE, pojedyncze, z niezrównoważoną gumową falą zgodnie z DIN EN 12756. Kołnierze ssawny DN 125 i tłoczny DN 100 zgodne z EN 1092-2, klasa ciśnieniowa PN 16, maksymalne ciśnienie robocze 16 bar. Pompa z podstawą i blokiem wsporczym, smarowanie łożysk smarem.

Sterowanie i silnik

Zespół jest sprzężony bezpośrednio z wentylowanym silnikiem synchronicznym z magnesami trwałymi. W obudowie zaciskowej silnika znajduje się zintegrowana przetwornica częstotliwości i regulator PI, co umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min i dopasowanie pracy do aktualnego zapotrzebowania. Moc znamionowa P2 18,5 kW przy sieci 50 Hz, napięcie 3 x 380-480 V, prąd znamionowy 33,0-27,8 A, współczynnik mocy 0,94-0,92. Klasa efektywności IE5, sprawność silnika przy obciążeniu znamionowym 92,8 %, klasa ochrony IP55, izolacja klasy F. Wirniki są hydraulicznie odciążone, a całość statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie i zgodność

Przeznaczona do wody, z zakresem temperatury czynnika -25 °C do 120 °C, temperatura otoczenia -20 °C do 50 °C. W typowym punkcie pracy przy 2895 obr/min uzyskuje się przepływ nominalny 239,5 m3/h przy wysokości podnoszenia 20,33 m, przy rzeczywistej średnicy wirnika 157 mm, średnicy nominalnej 160 mm. Tolerancja charakterystyki ISO9906:2012 3B. Seria NBE/NK obejmuje zakresy przepływu 2 do 1300 m3/h i wysokości podnoszenia 2 do 160 m.

Zastosowania obejmują:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Zgodność z ISO 5199, EN 733, EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału. Minimalny wskaźnik efektywności MEI ?0,70. Masa netto 176 kg, masa brutto 201 kg, objętość transportowa 0,707 m3.
