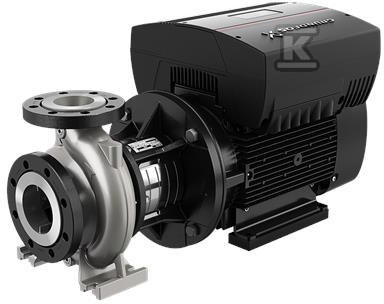

Pompa typu NBE 100-160/160-154 BASF2KESBQQEPWB silnik przewymiarowany, odśrodkowa, jednostopniowa 98758891

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompy serii NB i NBE to uniwersalne pompy odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Rozwiązanie jest projektowane do ekonomicznego i stabilnego zasilania w instalacjach wodociągowych, przemysłowych i HVAC, z możliwością zastosowania silnika przewymiarowanego dla zwiększenia zapasu mocy w pracy ciągłej. Konfiguracja opisana symbolem pozwala na precyzyjny dobór techniczny, a do większości pomp typu NB dostępne są ramy podstawy w konstrukcji Grundfos.

Konstrukcja i serwisowanie back-pull-out

Budowa back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to dostęp do części wirnikowych od strony napędu i serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, co ogranicza obciążenie łożysk i uszczelnienia wału. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na niższą wibrację i dłuższą żywotność połączeń.

Zgodność z normami i parametry pracy

Pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na dobór do małych instalacji podnoszenia ciśnienia i dużych systemów przemysłowych.

Zastosowania i integracja z napędem

W praktyce pompy NB/NBE sprawdzają się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Możliwa jest wersja z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE, co ułatwia regulację wydajności i dopasowanie do zmiennego zapotrzebowania.
