Pompa typu NBE 100-160/160-154 BASF2LESBQQEPWB silnik przewymiarowany, odśrodkowa, jednostopniowa 98758922

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania wodą i cieczami przemysłowymi

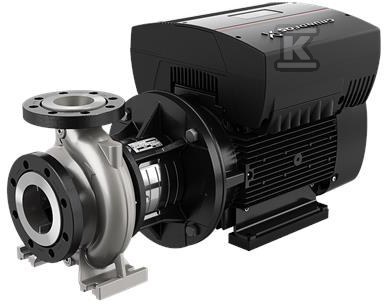

Pompa typu NBE 100-160/160-154 z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie z rodziny NB/NBE/NK jest przeznaczone do zastosowań, w których wymagane jest pewne i ekonomiczne zasilanie: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, tłoczenie cieczy w przemyśle, HVAC oraz nawadnianie. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus pompy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, tak samo jak wirnik i pierścień zużywający się. Wał to stal nierdzewna EN 1.4462, SAF 2205. Kołnierze wykonano z żeliwa EN-GJS-500-7, ASTM 70-50-05. Uszczelnienie wału to pojedyncze mechaniczne uszczelnienie typu BQQE, z wymiarami zgodnymi z EN 12756.

Pompa jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny spełniają EN 1092-2. Wymiary nominalne odpowiadają EN 733, przy czym kołnierze do DN 150 są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Standardowo agregat ma podstawę z nóżkami oraz blok podpierający, co ułatwia stabilny montaż. Wirniki są hydraulicznie odciążone, a wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3.

• korpus spiralny ze stali nierdzewnej odporny na korozję w wodzie i typowych cieczach przemysłowych
• wirnik i pierścień zużywający się z tego samego stopu co korpus, co ogranicza różnice rozszerzalności
• uszczelnienie BQQE przystosowane do pracy z wodą w zakresie temperatur od -25 °C do 120 °C
• króćce DN 125 ssanie i DN 100 tłoczenie, standard kołnierzy EN 1092-1, klasa PN 16

Wydajność hydrauliczna i sterowanie

Dane hydrauliczne podane są dla prędkości 2895 obr/min. Nominalny przepływ roboczy to 239,5 m3/h przy wysokości podnoszenia 20,33 m. Średnica wirnika nominalna to 160 mm, rzeczywista 157 mm. Tolerancja charakterystyki to ISO9906:2012 3B, a minimalny wskaźnik efektywności MEI ? 0,70.

Pompa jest przeznaczona do wody o gęstości ok. 998,2 kg/m3 przy temperaturze dobranej 20 °C, z dopuszczalnym zakresem cieczy od -25 °C do 120 °C. Maksymalne ciśnienie pracy to 16 bar. Wbudowana przetwornica częstotliwości pozwala na regulację pracy bez dodatkowych urządzeń zewnętrznych, czujnik ciśnienia nie jest przewidziany w tej wersji.

• szeroki zakres pracy typowy dla pomp NB/NBE, od 2 do 1300 m3/h i wysokości od 2 do 160 m w rodzinie
• charakterystyka stabilna dzięki hydraulicznie odciążonemu wirnikowi
• możliwość współpracy z silnikiem MGE ze zintegrowaną przetwornicą lub z zewnętrzną przetwornicą Grundfos CUE

Silnik IE5, instalacja i warunki pracy

Zastosowano silnik o mocy znamionowej P2 18,5 kW, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 33,0-27,8 A, współczynnik mocy cos phi 0,94-0,92. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %. Obudowa IP55, izolacja klasy F, 2 bieguny. Zakres prędkości silnika 360-4000 obr/min.

Warunki otoczenia to -20 °C do 50 °C. Smarowanie łożysk smarem. Masa netto 188 kg, masa brutto 213 kg, objętość wysyłkowa 0,707 m3. Łożysko po stronie N to stalowe łożysko, bez izolacji ceramicznej.

• wysoka sprawność IE5 przekłada się na niższe zużycie energii w ciągłej pracy
• obudowa IP55 i izolacja F pozwalają na pracę w typowych pomieszczeniach technicznych i na zewnątrz pod osłoną
• kompaktowy układ end-suction close-coupled ułatwia montaż w ograniczonej przestrzeni, kąt 90° między ssaniem a tłoczeniem
