Pompa typu NBE 100-160/167 BAF2AESBQQEQWB silnik przewymiarowany, odśrodkowa, jednostopniowa 98975360

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

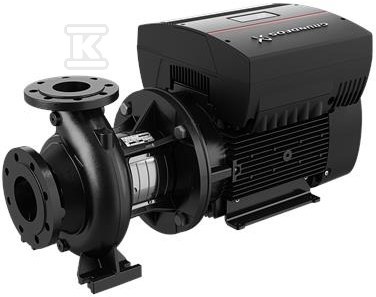

Pompa typu NBE 100-160/167 to jednostopniowa pompa odśrodkowa z wirnikiem w obudowie spiralnej, zaprojektowana do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wykonanie z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia prostą integrację z istniejącymi rurociągami, a konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozbierania korpusu pompy ani rurociągów.

Konstrukcja i materiały

Obudowa pompy wykonana jest z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścień ślizgowy to mosiądz CuZn34Mn3AI2Fe1-C, wał ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka korpusu CED ogranicza korozję w kontakcie z wodą. Uszczelnienie wału typu BQQE, pojedyncze, z niezrównoważonym elastomerowym falownikiem, ma wymiary zgodne z EN 12756. Łożyskowanie standardowe ze smarowaniem smarem. Całość jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony, co przekłada się na stabilną pracę i mniejsze obciążenia mechaniczne.

Króćce ssawny DN 125 i tłoczny DN 100 mają kołnierze PN 16 zgodne z EN 1092-2. Pompa jest zgodna z ISO 5199, a wymiary i osiągi nominalne z EN 733. Maksymalne ciśnienie robocze wynosi 16 bar, zakres temperatury otoczenia -20 . 50 °C. Obudowa z nóżkami ułatwia montaż na posadzce.

Zastosowanie i parametry pracy

Urządzenie przeznaczone jest do pompowania wody w zakresie temperatury cieczy -25 . 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3. W punkcie pracy opartym na prędkości 2895 rpm uzyskuje się przepływ znamionowy 223,6 m3/h przy wysokości podnoszenia 25,21 m. Średnica wirnika nominalna 160 mm, rzeczywista 167 mm. Tolerancja charakterystyki ISO9906:2012 3B, a minimalny wskaźnik efektywności MEI ? 0,70.

Napęd to silnik 22 kW, 2-biegunowy, 50 Hz, 3 x 380-480 V, prąd znamionowy 39,2-31,5 A, cos ? 0,94-0,93. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 92,9 %, klasa szczelności IP55, izolacja F. Prędkość znamionowa silnika 360-4000 rpm. Wbudowana przetwornica częstotliwości umożliwia płynną regulację pracy bez dodatkowych sterowników.

Typowe obszary użycia to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Pompa sprawdza się tam, gdzie wymagany jest stały, ekonomiczny obieg wody w szerokim zakresie temperatur.

Montaż, serwis i zgodność norm

Konstrukcja back-pull-out pozwala jednej osobie przy użyciu dźwigu na wymianę wirnika i silnika bez demontażu rurociągów. To skraca przestoje serwisowe i ogranicza prace instalacyjne. Masa netto 182 kg, masa brutto 207 kg, objętość wysyłkowa 0,707 m3.

Zgodność z normami obejmuje ISO 5199 dla pomp odśrodkowych, EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz EN 733 dla wymiarów i osiągów nominalnych. Pompy z kołnierzami do DN 150 są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.
