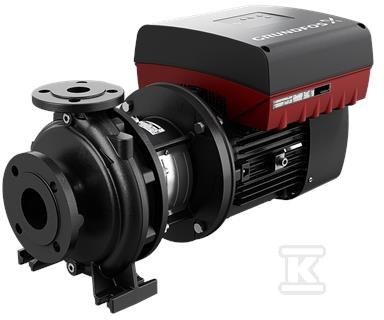

Pompa typu NBE 100-160/169 BAF2AESBQQEJWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99105445

Jednostopniowa pompa odśrodkowa z wbudowaną przetwornicą do regulacji ciśnienia

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Wykonanie back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy ani rurociągów, co skraca czas serwisu i pozwala jednej osobie obsłużyć urządzenie przy użyciu dźwigu. Pompa jest sprzężona bezpośrednio z bezszczotkowym silnikiem synchronicznym z magnesami trwałymi, chłodzonym wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej silnika. Dzięki temu prędkość obrotowa jest płynnie zmienna, a wydajność dopasowywana do aktualnego zapotrzebowania. Panel operatorski z czterocalowym wyświetlaczem TFT, przyciskami i wskaźnikiem Grundfos Eye zapewnia czytelny odczyt parametrów i szybką konfigurację.

Konstrukcja back-pull-out i materiały odporne na zużycie

Korpus pompy i pokrywa wykonane są z żeliwa EN-GJL-250, co zapewnia sztywność przy ciśnieniu roboczym do 16 bar. Wirnik zamknięty o podwójnie zakrzywionych łopatkach ma gładkie powierzchnie, jest odlewany z żeliwa EN-GJL-200 i hydraulicznie odciążony w celu kompensacji siły osiowej. Tuleje antyfrykcyjne w korpusie i wirniku wykonano z mosiądzu/brązu. Wał ze stali nierdzewnej EN 1.4301 / AISI 304 współpracuje z mechanicznym uszczelnieniem wału typu BQQE o wymiarach zgodnych z EN 12756. Twarde pierścienie uszczelniające to krzemek krzemu SiC / SiC, a uszczelnienie wtórne z EPDM zapewnia bardzo dobrą odporność na gorącą wodę. Uszczelnienie typu gumowego harmonijkowego nie ściera wału i toleruje niewielkie ruchy osiowe bez blokowania przez osady. Kołnierze ssawny DN 125 i tłoczny DN 100 zgodne są z EN 1092-2 w klasie PN 16. Pompa ma stopki, otwór odpowietrzający i spustowy zamknięte zaślepkami, a smarowanie łożysk odbywa się smarem. Wirnik jest statycznie wyważony zgodnie z ISO 1940-1 klasa G6,3.

Sterowanie z silnikiem synchronicznym IE5 i panelem TFT

Silnik jest całkowicie zamknięty, wentylowany, o wymiarach głównych zgodnych z IEC i DIN, z tolerancjami elektrycznymi IEC 60034. Klasa sprawności IE5 wg IEC 60034-30-2 przy mocy znamionowej P2 3 kW i napięciu 3 x 380-500 V, prąd znamionowy 5,80-4,60 A, współczynnik mocy 0,91-0,86. Prędkość znamionowa silnika 180-2200 obr/min, a dane pompy odnoszą się do prędkości 1450 obr/min. Sprawność silnika przy pełnym obciążeniu 90,1 %. Obudowa IP55, izolacja klasy F, wbudowana ochrona silnika ELEC zabezpiecza przed powolnym i szybkim wzrostem temperatury, np. przeciążeniem lub zablokowaniem. W skrzynce zaciskowej znajdują się zaciski dla połączeń zasilających oraz dedykowane wejście cyfrowe. Wbudowana przetwornica umożliwia ciągłą regulację prędkości, a wskaźnik MEI ? 0,70 spełnia wymóg Komisji Europejskiej jako punkt odniesienia dla najlepszych pomp wodnych dostępnych od 1 stycznia 2013. Tolerancja krzywej ISO9906:2012 3B2.

Parametry pracy i zgodność z normami

Pompa jest przeznaczona do wody o temperaturze od -25 °C do 120 °C, temperatura doboru 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, zakres temperatury otoczenia -20 °C . 50 °C. Średnica wirnika rzeczywista 169 mm przy nominalnej 160 mm, uszczelnienie wału pojedyncze, średnica wału 24 mm, kod uszczelnienia BQQE. Wymiary i osiągi nominalne zgodne z EN 733, a konstrukcja z ISO 5199. Kołnierze zgodne z EN 1092-2, uszczelnienie wału wg EN 12756. Masa netto 92 kg, masa brutto 109 kg, objętość wysyłkowa 0,315 m3. Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.
