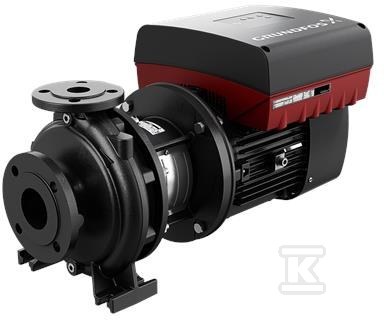

Pompa typu NBE 100-160/176 BAF2AESBQQEKWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101913

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i wodociągowych

Pompa z rodziny NB/NBE to jednostopniowa pompa odśrodkowa o konstrukcji uniwersalnej, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Wykonanie z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale zapewnia stabilną pracę w układach wymagających stałego podnoszenia ciśnienia lub transportu cieczy. Wersja z przewymiarowanym silnikiem zwiększa zapas mocy na rozruchy i pracę przy zmiennych warunkach obciążenia.

Konstrukcja i serwisowanie

Budowa back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. Dla instalatora oznacza to krótszy czas przestoju i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a cały wirnik jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i równomierniejsze obciążenie łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w pracy ciągłej.

Zgodność normowa i warunki pracy

Pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. W całym zakresie serii uzyskuje się przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do instalacji wodociągowych, przemysłowych i HVAC bez zmiany platformy konstrukcyjnej.

Zastosowania i integracja w instalacji

Urządzenie sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenia cieczy
• systemy HVAC do obiegu wody grzewczej i chłodniczej
• nawadnianie i układy recyrkulacji

Dostępność ram podstawy konstrukcji producenta ułatwia montaż na posadzce i wyrównanie osi. Agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę CUE, co daje możliwość regulacji wydajności bez zmiany hydrauliki pompy.
