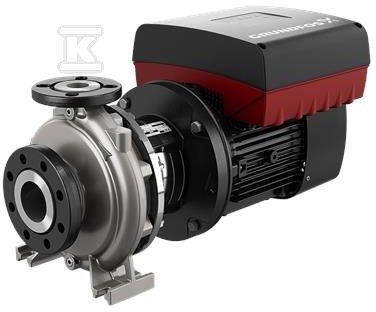

Pompa typu NBE 100-160/176 BAF2KESBQQEKWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101833

Uniwersalna pompa monoblokowa z wlotem osiowym i regulacją prędkości

Pompa typu NBE 100-160/176 BAF2KESBQQEKWA to jednostopniowa, normalnie ssąca pompa odśrodkowa z korpusem spiralnym i poziomym wałem, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu instalacjach przemysłowych i użyteczności publicznej. Wersja z silnikiem przewymiarowanym łączy konstrukcję monoblokową z wlotem osiowym wg EN 733 z synchronicznym silnikiem elektrycznym z magnesami stałymi MGE, chłodzonym wentylatorem. Silnik wyposażono w zintegrowaną przetwornicę częstotliwości i regulator PI umieszczone w skrzynce zaciskowej, co umożliwia ciągłą regulację zmiennej prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań instalacji.

Konstrukcja back-pull-out i serwisowanie bez demontażu rurociągów

Układ z osiowym króćcem ssawnym i promieniowym króćcem tłocznym ułatwia montaż w typowych ciągach rurowych. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

Uszczelnienie wału wykonano jako nieodciążone z mieszkiem gumowym, z wymiarami zgodnymi z DIN EN 12756. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na stabilną pracę i mniejsze obciążenia mechaniczne. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co upraszcza montaż i poziomowanie.

Zastosowania przemysłowe i instalacyjne

Pompy NB i NK sprawdzają się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do zarówno małych obiegów, jak i dużych systemów centralnego zaopatrzenia.

Regulacja prędkości przez wbudowaną przetwornicę MGE ogranicza pracę na zaworze, zmniejsza zużycie energii w zmiennych warunkach obciążenia i pozwala utrzymać stałe parametry w układach z zmiennym zapotrzebowaniem. Pompa może być też stosowana z zewnętrzną przetwornicą Grundfos CUE w konfiguracjach wymagających centralnego sterowania.

Zgodność z normami i warunki pracy

Konstrukcja jest projektowana zgodnie z ISO 5199, a wymiary i nominalne osiągi wg EN 733 dla 10 bar. Kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2, a w praktyce wykonania z kołnierzami do DN 150 oznaczone jako PN 16, co pozwala na pracę przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Dzięki zgodności z EN 733 i ISO 5199 pompa pasuje do standardowych ciągów rurowych i jest rozpoznawalna w dokumentacji instalacyjnej. Uniwersalny charakter, możliwość serwisowania bez demontażu rurociągów oraz opcja regulacji prędkości czynią ją rozwiązaniem dla instalatora potrzebującego szybkiego montażu i dla użytkownika końcowego oczekującego stabilnej pracy w instalacjach wodnych, grzewczych i przemysłowych.
