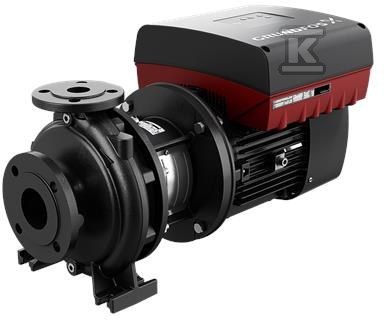

Pompa typu NBE 100-200/195 AAF2AESBAQELWA, odśrodkowa, jednostopniowa 99157323

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i HVAC

Pompa typu NBE 100-200/195 AAF2AESBAQELWA to jednostopniowa pompa odśrodkowa z korpusem spiralnym przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Wersja z oznaczeniem katalogowym 99157323 jest oferowana z silnikiem o mocy 5,5 kW i wpisuje się w rodzinę NB/NK, która łączy prostą budowę z szerokim zakresem zastosowań w wodzie, przemyśle i systemach grzewczo-wentylacyjnych.

Konstrukcja i serwisowanie

Urządzenie ma osiowy króciec ssawny, promieniowy króciec tłoczny oraz poziomy wał. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. W pompach NB zastosowano konstrukcję back-pull-out, która pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Dla większości pomp NB dostępne są ramy podstawy firmy Grundfos.

Zastosowania i zakres pracy

Rodzina NB i NK jest projektowana jako uniwersalna i znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu.

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W całym zakresie serii deklarowany jest przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji pracy i dopasowaniu do zmiennego zapotrzebowania.

Zgodność z normami i bezpieczeństwo

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Szczegółowa konfiguracja pompy opisana jest przez jej symbol, a dokładny dobór technicznych parametrów wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.
