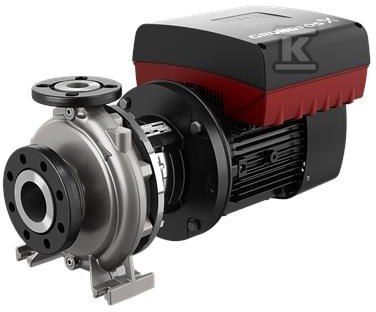

Pompa typu NBE 100-200/195 AAF2LESBQQELWA, odśrodkowa, jednostopniowa 99157338

Pompa odśrodkowa jednostopniowa do wody z wbudowaną regulacją prędkości

Pompa typu NBE 100-200/195 to jednostopniowa pompa odśrodkowa blokowa przeznaczona do niezawodnego i ekonomicznego zasilania instalacjami wodnymi. Wykonana jako konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co ułatwia serwis w warunkach przemysłowych i instalacyjnych. Zintegrowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 180-2200 1/min, a nominalna praca na 1450 1/min zapewnia przepływ 132,3 m3/h przy wysokości podnoszenia 10,4 m przy średnicy wirnika 195 mm, nominalnie 200 mm.

Konstrukcja, materiały i serwis

Urządzenie ma korpus spiralny z osiowym króćcem ssawnym DN 125 i promieniowym króćcem tłocznym DN 100, zgodnym ze standardem EN 1092-1, w klasie ciśnieniowej PN 16. Maksymalne ciśnienie robocze wynosi 16 bar, a temperatura otoczenia pracy to -20 . 50 °C. Korpus pompy i pierścień nośny wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN, wirnik również ze stali nierdzewnej EN 1.4517 / ASTM CD4MCuN, a wał ze stali nierdzewnej EN 1.4462 SAF 2205. Kołnierze wykonano z żeliwa sferoidalnego EN-GJS-500-7, odpowiednik ASTM 70-50-05. Uszczelnienie mechaniczne wału to pojedyncza uszczelnienie typu BQQE, zgodne wymiarowo z EN 12756. Pompa jest dostarczana z podstawą, smarowanie łożysk odbywa się smarem. Konstrukcja back-pull-out pozwala jednej osobie z użyciem dźwigu zdjąć zespół napędowy bez demontażu rurociągów.

• wirnik hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3
• brak powłoki wewnętrznej korpusu
• waga netto 125 kg, waga brutto 147 kg, objętość wysyłkowa 0,509 m3

Sterowanie, wydajność i dane elektryczne

Sterowanie odbywa się przez zintegrowaną przetwornicę częstotliwości, bez czujnika ciśnienia. Przepływ roboczy dotyczy wody o gęstości 998,2 kg/m3 w temperaturze pomiaru 20 °C, a zakres temperatury medium to -25 . 120 °C. Klasa przyjęcia ISO 9906:2012 3B2 oraz minimalny wskaźnik efektywności MEI ? 0,65 potwierdzają osiągi hydrauliczne.

Napęd to silnik 4-biegunowy o mocy znamionowej P2 5,5 kW, 50 Hz, zasilanie 3 x 380-500 V, prąd znamionowy 10,5-8,40 A, współczynnik mocy cos phi 0,92-0,88. Sprawność silnika przy pełnym obciążeniu to 91,9 %, klasa IE5, klasa termiczna F, stopień ochrony IP55. Izolacja łożyska po stronie N to Steel Bearing. Silnik jest przystosowany do pracy w zmiennej prędkości, co pozwala dopasować punkt pracy do zapotrzebowania instalacji.

Zastosowania i zgodność z normami

Pompa spełnia wymagania ISO 5199 dla pomp przemysłowych, kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne z EN 733. Wersje z kołnierzami do DN 150 włącznie są oznaczone PN 16 i mogą pracować przy 16 bar. Konstrukcja jest typowa dla zastosowań w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu.
