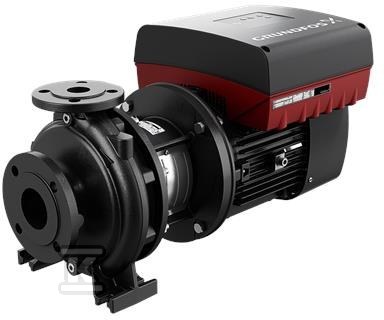

Pompa typu NBE 100-200/210 AAF2AESBAQEMWA, odśrodkowa, jednostopniowa 99157324

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach przemysłowych i wodociągowych

Pompa typu NBE 100-200/210 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodociągowych, przemysłowych i HVAC. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Wykonanie z żeliwa dotyczy zarówno korpusu, jak i wirnika. Uszczelnienie wału typu BAQE ma wymiary zgodne z EN 12756. Przyłącza kołnierzowe ssawne i tłoczne są zgodne z EN 1092-2, a wymiary nominalne i osiągi odpowiadają EN 733. Dla kołnierzy do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.

Budowa, materiały i serwis

Korpus spiralny z żeliwa zapewnia odporność mechaniczną w warunkach ciągłej pracy. Wirnik hydraulicznie odciążony ogranicza obciążenia osiowe, a statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3 przekłada się na niższą wibrację i mniejsze zużycie łożysk.

Króciec ssawny osiowy DN 125 i króciec tłoczny promieniowy DN 100 w wykonaniu PN 16 pozwalają na bezpośrednie połączenie z instalacją przemysłową. Uszczelnienie BAQE jest fabrycznie dobrane do pracy z wodą i cieczami o temperaturze od 0 do +120 °C.

Konstrukcja back-pull-out to praktyczna zaleta przy przeglądach. Silnik, podstawa silnika i wirnik wyciągane są wzdłużnie, bez rozcinania rurociągu. W praktyce oznacza to krótszy przestój i mniejszą liczbę elementów do odkręcenia.

Zakres pracy i sterowanie

Agregat pracuje z silnikiem 4-biegunowym, 1450 obr/min, zasilanym z sieci 3×380-500 V/50 Hz. Moc znamionowa P2 wynosi 7,5 kW. Przetwornica częstotliwości umożliwia płynną regulację prędkości i dopasowanie punktu pracy do zmiennego zapotrzebowania instalacji.

Średnica nominalna wirnika to 200 mm, bieżąca średnica robocza 211 mm. Masa pompy to ok. 154 kg, co przy montażu na ramie podstawy Grundfos zapewnia stabilne posadowienie. Pochodzenie produkcji to Dania.

Wersje z serii NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w doborze sterowania do istniejącej szafy rozdzielczej.

Zgodność z normami i zastosowania

Pompa jest zgodna z ISO 5199 dla pomp przemysłowych. Kołnierze EN 1092-2 i wymiary wg EN 733 ułatwiają integrację z armaturą i rurociągami standardowymi. Mechaniczne uszczelnienie wału wg EN 12756 zapewnia wymienne elementy zgodne z normą.

Zastosowania obejmują instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Temperatura medium od 0 do +120 °C pozwala na pracę z wodą techniczną i ciepłą wodą w obiegu zamkniętym.

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co upraszcza montaż i wyrównanie wału. Szczegółowa konfiguracja symbolu pompy wymaga weryfikacji w instrukcji producenta lub u przedstawiciela w celu doboru technicznych parametrów do konkretnego punktu pracy.
