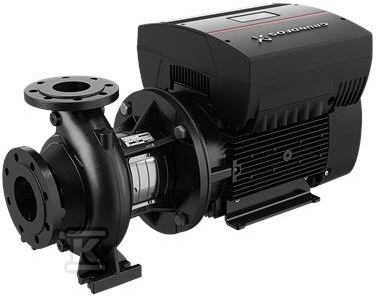

Pompa typu NBE 100-200/219 AAF2AESBAQENWA, odśrodkowa, jednostopniowa 95108703

Uniwersalna pompa odśrodkowa z przetwornicą częstotliwości do wody

Jednostopniowa pompa odśrodkowa wolutowa z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w wodę w instalacjach przemysłowych, HVAC, zaopatrzenia w wodę, podnoszenia ciśnienia i nawadniania. Konstrukcja back pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozbierania korpusu ani rurociągów, co pozwala na serwisowanie nawet największych egzemplarzy przez jedną osobę przy użyciu dźwigu. Pompa jest zgodna z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733, przy kołnierzach PN 16 zgodnych z EN 1092-2.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonany jest z żeliwa EN-GJL-250, pokrywa i podstawa silnika również z żeliwa EN-GJL-250. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami i gładkimi powierzchniami wykonano z żeliwa EN-GJL-200, a wał ze stali nierdzewnej 1.4301. Wirnik jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3 i hydraulicznie odciążony w celu kompensacji siły osiowej. Pierścienie zużywające się w korpusie i wirniku wykonano z wysokogatunkowego mosiądzu CuZn34Mn3Al2.

Uszczelnienie wału typu BAQE to niezrównoważone uszczelnienie gumowe z harmonijką zgodne z EN 12756. Pierścień uszczelniający wirujący z grafitu węglowego metalizowanego współpracuje ze stacjonarnym siedziskiem z węglika krzemu SiC, co zapewnia bardzo dobrą odporność korozyjną w wodzie do 120 °C. Żywotność uszczelnienia zmniejsza się powyżej 90 °C, a para materiałowa nie jest zalecana do cieczy zawierających cząstki stałe. Uszczelnienie wtórne z EPDM wykazuje doskonałą odporność na gorącą wodę, nie jest natomiast przeznaczone do olejów mineralnych. Dzięki harmonijce uszczelnienie nie ściera wału, a ruch osiowy nie jest blokowany przez osady.

Korpus posiada otwory do odpowietrzania i spustu zamknięte zaślepkami. Króciec ssawny DN 125 i tłoczny DN 100 pracują przy ciśnieniu nominalnym PN 16, a maksymalne ciśnienie robocze wynosi 16 bar. Maksymalna temperatura otoczenia to 40 °C, a zakres temperatury pompowanej cieczy to od 0 °C do 120 °C. Pompa jest niezasysająca.

Sterowanie, silnik i integracja

Pompa jest sprzężona na krótko z wentylowanym silnikiem asynchronicznym w pełni zamkniętym, o wymiarach głównych zgodnych z IEC i DIN, z tolerancjami elektrycznymi IEC 60034. Silnik o mocy 11 kW, klasie sprawności IE3 wg IEC 60034-30-1, pracuje przy 50 Hz i napięciu 3 x 380-480 V, prąd znamionowy 22,0-17,8 A. Nie wymaga zewnętrznej ochrony silnikowej.

W obudowie zaciskowej silnika zintegrowano przetwornicę częstotliwości i regulator PI, co umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy do zapotrzebowania. Panel na obudowie zaciskowej pozwala ustawić zadany punkt pracy oraz przełączyć pompę w tryb Min., Max. lub Stop. Możliwe jest podłączenie zewnętrznego czujnika do sterowania przepływem, różnicą ciśnień lub temperaturą. Komunikacja odbywa się przez RS-485 GENIbus z interfejsem dla modułu CIM oraz przez Grundfos GO Remote, z odczytem aktualnej wartości, prędkości, poboru mocy i całkowitego zużycia energii.

Zastosowania i warunki pracy

W typowej konfiguracji NBE 100-200/219 z wirnikiem o średnicy rzeczywistej 219 mm, nominalnie 200 mm, zapewnia przepływ 172 m3/h przy wysokości podnoszenia 13,7 m, przy tolerancji krzywej ISO9906:2012 3B. Średnica wału wynosi 32 mm. Pompa przeznaczona jest do wody o gęstości ok. 998,2 kg/m3 w temperaturze pracy ok. 20 °C.

Stosowana jest w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Dzięki zintegrowanej regulacji prędkości i możliwości pracy z czujnikami sprawdza się tam, gdzie wymagana jest stabilna praca przy zmiennym zapotrzebowaniu. Masa netto wynosi 204 kg, masa brutto 229 kg, a objętość wysyłkowa 0,707 m3.
