Pompa typu NBE 100-200/219 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 98110687

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody

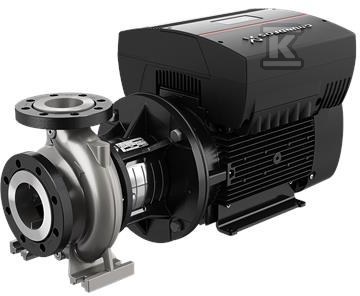

Pompa typu NBE 100-200/219 to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym. Wał poziomy i konstrukcja back-pull-out pozwalają na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów. Rozwiązanie ułatwia serwis w terenie i ogranicza czas przestoju instalacji.

Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 180-2200 rpm. Dane katalogowe podane są dla prędkości 1447 rpm. Znamionowy przepływ wynosi 154,9 m3/h przy wysokości podnoszenia 13,54 m. Średnica wirnika rzeczywista to 219 mm przy nominalnej 200 mm. Tolerancja charakterystyki to ISO9906:2012 3B. Minimalny wskaźnik efektywności MEI ?0,65.

Pompa jest przeznaczona do wody. Zakres temperatury pompowanej cieczy to -25 . 120 °C, temperatura dobrana 20 °C, gęstość 998,2 kg/m3. Zakres temperatury otoczenia -20 . 50 °C. Maksymalne ciśnienie robocze 16 bar. Połączenia kołnierzowe zgodne z EN 1092-1, klasa PN 16. Króciec ssawny DN 125, króciec tłoczny DN 100. Smarowanie łożysk smarem. Obudowa z nóżkami, bez bloku wsporczego.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus pompy wykonany jest ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Taki sam materiał zastosowano w pierścieniu ślizgowym i wirniku. Wał to stal nierdzewna EN 1.4462, SAF 2205. Kołnierz to żeliwo EN-GJS-500-7, ASTM 70-50-05. Wewnętrzne powłoki nie są stosowane.

Uszczelnienie wału pojedyncze, typ BQQE, kod BQQE. Uszczelnienie gumowe z falą, niezrównoważone, zgodne z DIN EN 12756. Łożyska standardowe. Wirnik hydraulicznie odciążony, a cała pompa statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Masa netto 188 kg, masa brutto 213 kg, objętość wysyłkowa 0,707 m3. Konstrukcja back-pull-out pozwala jednej osobie przy użyciu dźwigu na demontaż zespołu napędowego bez ruszania rurociągów, co jest szczególnie istotne w pompach o większych gabarytach.

Zastosowania, parametry pracy i zgodność z normami

Pompa NBE sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Uniwersalność wynika z zakresu przepływu i wysokości podnoszenia charakterystycznego dla serii NB/NK oraz z możliwości pracy z przetwornicą MGE lub zewnętrzną przetwornicą.

Zgodność z normami:

• konstrukcja zgodna z ISO 5199
• kołnierze ssawny i tłoczny zgodne z EN 1092-2 / EN 1092-1
• wymiary i osiągi nominalne zgodne z EN 733, 10 bar, z oznaczeniem PN 16 dla kołnierzy do DN 150
• uszczelnienie wału zgodne z EN 12756

Dane elektryczne silnika:

• moc znamionowa P2 11 kW
• częstotliwość sieci 50 Hz
• napięcie znamionowe 3 x 380-480 V
• prąd znamionowy 20,2-16,4 A
• współczynnik mocy cos phi 0,92-0,90
• klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %
• liczba biegunów 4
• klasa obudowy IP55
• klasa izolacji F
• izolacja łożyska po stronie N - stalowe łożysko

Pompa jest statycznie wyważona, z hydraulicznie odciążonym wirnikiem, co ogranicza obciążenia mechaniczne i wydłuża żywotność zespołu.
