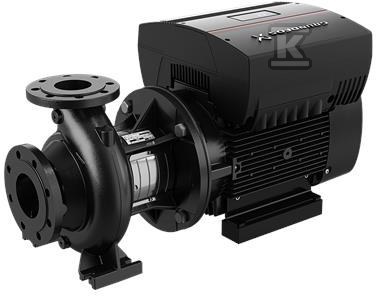

Pompa typu NBE 100-200/219 AASF2AESBQQENWA, odśrodkowa, jednostopniowa 98976088

Pompa odśrodkowa jednostopniowa z regulacją prędkości do instalacji przemysłowych i wodnych

Pompa jednostopniowa z zasysaniem czołowym i konstrukcją bloc, przeznaczona do ciągłej regulacji wydajności w instalacjach wodnych i przemysłowych. Wykonana jako niezasysająca, z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Rozwiązanie z back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co upraszcza serwis.

Konstrukcja i materiały

Budowa opiera się na korpusie spiralnym z żeliwa, wirniku żeliwnym hydraulicznie odciążonym oraz mechanicznym uszczelnieniu wału o wymiarach zgodnych z EN 12756, w wykonaniu z gumową falą. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, w klasie PN 16 dla średnic do DN 150, co pozwala na pracę przy ciśnieniu roboczym 16 bar. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowano silnik wentylowany, prądu przemiennego z magnesem trwałym, sprzężony bezpośrednio z pompą. Układ umożliwia płynną zmianę prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania. Wymiary zabudowy to 1064 mm x 468 mm x 420 mm, masa 242,0 kg. Króciec ssawny 125 mm kołnierzowy, króciec tłoczny 100 mm kołnierzowy.

Zastosowanie i montaż

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja back-pull-out ogranicza czas prac serwisowych, ponieważ demontaż wirnika i silnika odbywa się bez rozłączania rurociągów.

Dzięki osiowemu króćcowi ssawnemu i promieniowemu tłocznemu pompa łatwo integruje się z istniejącymi instalacjami kołnierzowymi. Kompaktowa budowa bloc ułatwia montaż na ramie podstawy, a dostępność ram podstawy w ofercie producenta pozwala na stabilne posadowienie w układach stacjonarnych.

Parametry pracy i zgodność z normami

Wykonanie zgodne z ISO 5199, wymiary i osiągi nominalne według EN 733 dla 10 bar, z możliwością pracy w klasie PN 16. Silnik o mocy 11 kW, zasilanie 415 V 3-fazowe 50 Hz, prędkość obrotowa ok. 1460 obr/min, prąd znamionowy 17,8 A.

W warunkach pracy deklarowane są maksymalne wartości: przepływ do 220 m3/h, wysokość podnoszenia do 17 m, temperatura cieczy do 120 °C. Materiał korpusu i wirnika to żeliwo.
