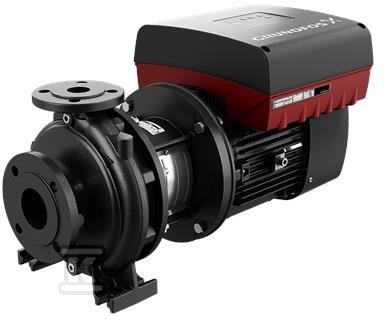

Pompa typu NBE 100-250/215 BAF2AESBQQEMWA silnik przewymiarowany, odśrodkowa, jednostopniowa 99101910

Pompa odśrodkowa jednostopniowa do zaopatrzenia w wodę i instalacji przemysłowych

Pompa typu NBE 100-250/215 z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z wlotem osiowym i poziomym wałem, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach przemysłowych i użyteczności publicznej. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez rozcinania rurociągów ani demontażu korpusu, co skraca czas serwisu i ułatwia prace konserwacyjne jednej osobie przy użyciu dźwigu.

Konstrukcja, materiały i napęd

Urządzenie ma korpus spiralny z osiowym króćcem ssawnym DN 125 i promieniowym króćcem tłocznym DN 100, wykonanym zgodnie z EN 1092-2 w klasie PN 16. Maksymalne ciśnienie robocze wynosi 16 bar, a maksymalna temperatura otoczenia 50 °C. Obudowa pompy to żeliwo EN-GJL-250, ASTM class 35, z wewnętrznym pokryciem CED. Wirnik z żeliwa EN-GJL-200, ASTM class 30, współpracuje z pierścieniem zużywającym się z brązu. Wał ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału o wymiarach zgodnych z EN 12756, w wykonaniu nieodciążonym z mieszkiem gumowym.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej. Rozwiązanie pozwala na ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań. Silnik ma klasę sprawności IE5, nominalną moc P2 7,5 kW, zasilanie 3 x 380-500 V, 50 Hz, prąd znamionowy 14,1-11,1 A, współczynnik mocy cos phi 0,93-0,89. Sprawność silnika przy pełnym obciążeniu to 92,2 %. Obudowa silnika klasy IP55, izolacja klasy F. Wirniki są hydraulicznie odciążone, a cała pompa statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie i warunki pracy

Pompa jest przeznaczona do pracy z wodą. Zakres temperatury cieczy to -25 °C do 120 °C, temperatura medium w czasie pracy 20 °C, gęstość odniesienia 998,2 kg/m3. Minimalny wskaźnik efektywności MEI ? 0,70.

Typowe obszary wykorzystania:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC, klimatyzacja, ogrzewanie i wentylacja
• nawadnianie

Dzięki kołnierzom PN 16 i zgodności z EN 733 urządzenie sprawdza się w instalacjach wymagających stabilnego przepływu i wysokości podnoszenia w zakresie typowym dla pomp serii NB/NK.

Montaż, serwis i zgodność z normami

Konstrukcja zgodna z ISO 5199, wymiary i nominalne osiągi wg EN 733, kołnierze ssawny i tłoczny wg EN 1092-2. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Pompa jest normalnie ssąca, z poziomym wałem i konstrukcją back-pull-out, co pozwala na serwis bez demontażu rurociągów.

Masa netto wynosi 154 kg, masa brutto 175 kg, objętość transportowa 0,509 m3. Parametry elektryczne i mechaniczne pozwalają na montaż na ramie podstawy Grundfos oraz współpracę z zewnętrzną przetwornicą sterującą w innych wariantach serii.
