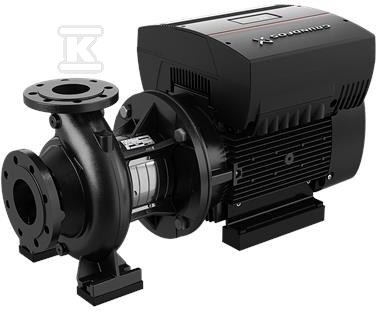

Pompa typu NBE 100-250/223 BASF2AESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747419

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania instalacyjnego i przemysłowego

Pompa typu NBE z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do ciągłej pracy w instalacjach wymagających stabilnego przepływu i podnoszenia. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale dają prosty układ hydrauliczny, łatwy do wpięcia w istniejące rurociągi. Rozwiązanie jest projektowane jako uniwersalne, z możliwością pracy w wodzie i innych cieczach o podobnych właściwościach do wody, w pięciu głównych obszarach: zaopatrzenie w wodę, przemysłowe podnoszenie ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

Konstrukcja i serwisowanie

Budowa back-pull-out w serii NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu pompy ani odcinków rurociągu. W praktyce oznacza to dostęp do części wirnikowych od strony napędowej, co skraca czas przeglądów i ogranicza prace przy instalacji. Wirniki są hydraulicznie odciążone, co zmniejsza obciążenie łożysk i mechanicznego uszczelnienia wału. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na mniejsze drgania podczas pracy.

• korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym
• poziomy wał i układ back-pull-out ułatwiający serwis
• hydraulicznie odciążony wirnik

Zastosowania i zakres pracy

Pompa sprawdza się tam, gdzie potrzebny jest niezawodny obieg cieczy przy zmiennym zapotrzebowaniu. W typowych konfiguracjach serii uzyskuje się przepływ od 2 do 1300 m3/h przy wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych instalacji wodnych i większych układów przemysłowych. Wersje z silnikiem przewymiarowanym dają zapas mocy przy rozruchu i pracy w warunkach częściowego zapchania sieci. Opcjonalnie pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości, co umożliwia płynną regulację wydajności bez zmiany prędkości obrotowej pompy.

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Zgodność z normami i wykonanie

Wykonanie odpowiada wymaganiom ISO 5199 dla pomp odśrodkowych. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co upraszcza montaż na posadzce i wyrównanie osi napędowej.
