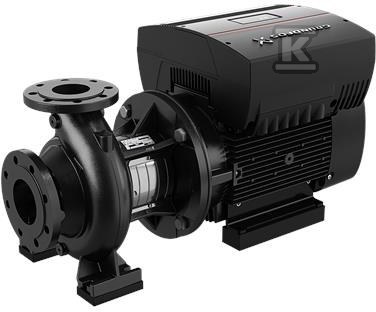

Pompa typu NBE 100-250/245 BASF2AESBAQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747417

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczami

Jednostopniowa pompa odśrodkowa z wlotem osiowym i silnikiem przewymiarowanym zapewnia stabilne, ekonomiczne zasilanie w instalacjach wymagających ciągłej pracy. Korpus spiralny z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym to układ sprawdzony w pompach serii NB/NBE. Konstrukcja pozwala na uzyskanie przepływów od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w ramach całej rodziny.

Budowa i szybki serwis w układzie back-pull-out

Pompa jest budowana w koncepcji back-pull-out, co oznacza, że silnik, podstawę silnika i wirnik można zdemontować bez rozcinania rurociągu i bez demontażu korpusu pompy. Dla instalatora przekłada się to na krótszy czas przestoju i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, co ogranicza obciążenia osiowe i wydłuża żywotność łożysk i uszczelnienia. Statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3 ogranicza drgania i hałas podczas pracy.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• poziomy wał i konstrukcja back-pull-out ułatwiająca serwis
• hydraulicznie odciążony wirnik
• statyczne wyważenie ISO 1940-1 klasa 6,3

Normy, kołnierze i trwałość mechaniczna

Urządzenie jest zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w warunkach przemysłowych. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co upraszcza montaż i wyrównanie.

• zgodność ISO 5199 i kołnierze EN 1092-2
• nominalnie EN 733 10 bar, PN 16 do DN 150
• uszczelnienie wału EN 12756
• możliwość zastosowania ram podstawy

Zastosowania i możliwości sterowania

Pompa sprawdza się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Uniwersalna charakterystyka pozwala na zastosowanie zarówno w obiektach użyteczności publicznej, jak i w procesach przemysłowych wymagających niezawodnego i ekonomicznego zasilania. Wersje z serii NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w zmiennych warunkach pracy.

• instalacje wodociągowe i podnoszenie ciśnienia
• tłoczenie cieczy w przemyśle
• HVAC i układy grzewczo-chłodnicze
• nawadnianie
• opcja silnika MGE z przetwornicą lub sterowanie zewnętrzne CUE
