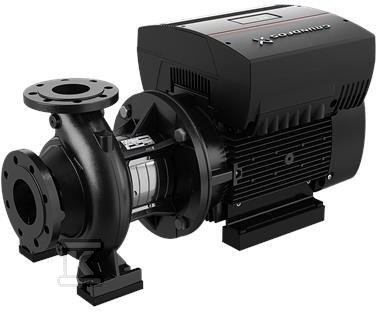

Pompa typu NBE 100-250/245 BASF2AESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98976180

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i HVAC

Pompa NBE 100-250/245 to jednostopniowa pompa odśrodkowa z wlotem osiowym i korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego podnoszenia ciśnienia. Wykonanie z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia prosty montaż w układach rurowych, a wersja z silnikiem przewymiarowanym daje zapas mocy przy pracy w warunkach zmiennego obciążenia. Rozwiązanie wpisuje się w rodzinę pomp NB/NK Grundfos, stosowaną w zaopatrzeniu w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC oraz nawadnianiu.

Konstrukcja i serwisowanie

Budowa back-pull-out w pompach NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę z użyciem dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wszystkie pompy serii są zgodne z ISO 5199.

Zastosowanie i parametry pracy

Seria NB/NK obejmuje zakres przepływu od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać agregat do instalacji wodnych, przemysłowych i klimatyzacyjnych. Wymiary i osiągi nominalne są zgodne z EN 733 dla 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Dla omawianej wersji typowe są kołnierze DN 125 na ssaniu i DN 100 na tłoczeniu, z klasą ciśnieniową PN 16. Taki układ sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych obiegach podnoszenia ciśnienia, tłoczeniu cieczy w procesach oraz w systemach HVAC i nawadniania.

Kompatybilność i montaż

Pompa jest przygotowana do współpracy z ramami podstawy Grundfos dostępnymi dla większości pomp typu NB, co ułatwia stabilne osadzenie i wyrównanie wału. W ofercie przewidziano możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy Grundfos CUE, co daje elastyczność regulacji pracy. W dokumentacji katalogowej dla NBE 100-250/245 wskazywana jest moc silnika P2 ok. 11 kW przy wlocie 125 mm i wylocie 100 mm oraz klasie ciśnieniowej PN 16. Szczegółowa konfiguracja wynika z symbolu pompy, dlatego dobór technicznych parametrów warto potwierdzić w instrukcji producenta lub z przedstawicielem.
