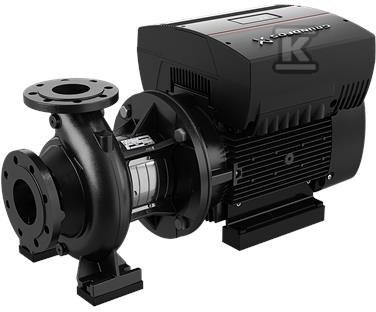

Pompa typu NBE 100-250/245 BASF2BESBAQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747447

Pompa odśrodkowa jednostopniowa do wody i cieczy obiegowych

Pompa typu NBE 100-250/245 z przewymiarowanym silnikiem to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach przemysłowych, wodociągowych i HVAC. Konfiguracja opisana symbolem pozwala na precyzyjny dobór parametrów technicznych, a ramy podstawy Grundfos ułatwiają montaż w układzie stacjonarnym.

Konstrukcja i materiały

Korpus pompy wykonany jest z żeliwa GG 25, oznaczonego jako GJL-250, co zapewnia odporność mechaniczną w warunkach ciągłej pracy pod ciśnieniem. Wirnik i elementy robocze wykonano z brązu CuSn10-C, materiału dobrze znoszącego pracę z wodą i cieczami obiegowymi. Kołnierze ssawny DN 125 i tłoczny DN 100 zgodne są z EN 1092-2, a mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Konstrukcja back-pull-out w serii NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas serwisu nawet przy dużych agregatach. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony. Całość spełnia wymagania ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733. Dla kołnierzy do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym do 16 bar.

Zakres pracy i sterowanie

Układ napędowy to silnik elektryczny 11 kW klasy IE5 z klasą izolacji F i stopniem ochrony IP55. Zasilanie 3-fazowe 380-480 V, 50 Hz, prąd nominalny 20,2 A, prędkość obrotowa 1447 1/min. Temperatura pracy cieczy 0-120 °C, temperatura otoczenia -20-50 °C.

W punkcie BEP pompa osiąga przepływ ok. 159,17 m3/h przy wysokości podnoszenia ok. 18,5 m, a maksymalny przepływ refoulé sięga 206,87 m3/h. Wysokość podnoszenia w punkcie BEP odpowiada ok. 168,63 kPa. Wbudowana regulacja prędkości zapewnia ciągłe sterowanie wydajnością, a komunikacja jest przygotowana zintegrowanie, w tym standard radiowy Bluetooth. Minimalny wskaźnik efektywności MEI wynosi 0,7. Wymiary montażowe to długość pompy 413 mm, długość między osiami ssania i tłoczenia 140 mm, wysokość strony ssania 225 mm i wysokość kołnierza tłocznego 528 mm.

Zastosowania i serwis

Pompy NB i NK sprawdzają się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Uniwersalna charakterystyka pozwala na pracę w obiegach zamkniętych i otwartych, gdzie wymagane jest stabilne utrzymanie przepływu i ciśnienia.

Serwis ułatwia konstrukcja back-pull-out, która pozwala jednej osobie przy użyciu dźwigu zdemontować zespół napędowy bez rozcinania rurociągów. Ramy podstawy Grundfos ułatwiają montaż, a dokumentacja techniczna zawiera szczegóły montażowe.
