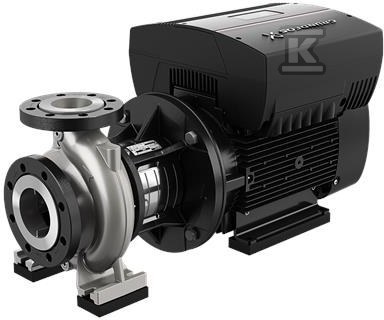

Pompa typu NBE 100-250/245 BASF2KESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758882

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Jednostopniowa pompa odśrodkowa z wlotem osiowym i korpusem spiralnym to rozwiązanie przeznaczone do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Konstrukcja z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia stabilną pracę przy zmiennych warunkach hydraulicznych. Wersja z silnikiem przewymiarowanym z serii NBE 100-250 pozwala na pracę z zapasem mocy, co jest istotne w aplikacjach o zmiennym obciążeniu i wymagających długiej bezawaryjnej eksploatacji.

Konstrukcja i serwisowanie back-pull-out

W pompach NB zastosowano konstrukcję back-pull-out, która umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i krótszy czas przestoju przy przeglądzie lub wymianie uszczelnienia. Nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu.

Wirniki są hydraulicznie odciążone, co ogranicza obciążenia osiowe i wpływa na trwałość łożysk. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na niższą wibrację i spokojniejszą pracę w instalacji.

Zgodność z normami i możliwości pracy

Seria jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Zakres pracy całej rodziny obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do instalacji o zróżnicowanych wymaganiach hydraulicznych.

Dostępne są wersje z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości oraz z zewnętrzną przetwornicą Grundfos CUE, co daje elastyczność w sterowaniu prędkością i dopasowaniu charakterystyki do zmiennego zapotrzebowania.

Zastosowania i integracja w instalacjach

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację agregatu. Szczegółowa konfiguracja jest opisana symbolem pompy, a dokładny dobór parametrów wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.
