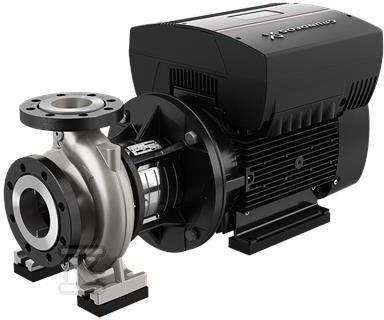

Pompa typu NBE 100-250/245 BASF2LESBQQENWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758913

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa typu NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu instalacjach przemysłowych i użyteczności publicznej. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia stabilną pracę w układach wymagających stałego podnoszenia ciśnienia lub transportu cieczy. Symbol oznaczenia opisuje szczegółową konfigurację urządzenia, a dokładny dobór parametrów roboczych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.

Budowa, normy i serwisowanie

Urządzenie wykonano jako jednostopniową pompę odśrodkową z korpusem spiralnym. Kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Cała seria spełnia wymagania ISO 5199. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. W pompach NB zastosowano konstrukcję back-pull-out, która umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu.

Dla większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację w układzie.

Zastosowania i zakres pracy

Pompy NB i NBE sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na dopasowanie do instalacji o różnej skali, od małych systemów budynków po większe układy przemysłowe.

Wyposażenie napędowe i kompatybilność

Wersja NBE może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE. Rozwiązanie z przetwornicą umożliwia płynną regulację prędkości obrotowej i dostosowanie wydajności do aktualnego zapotrzebowania instalacji.

Silnik przewymiarowany w tej konfiguracji zwiększa zapas mocy na rozruchy i pracę w warunkach zmiennego obciążenia. Dzięki temu pompa zachowuje stabilność pracy przy chwilowych wzrostach zapotrzebowania bez ryzyka przeciążenia napędu.
