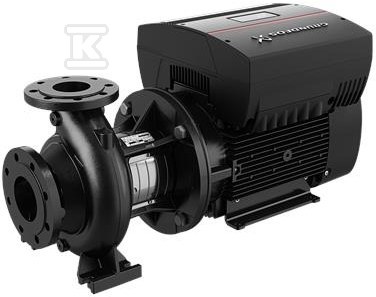

Pompa typu NBE 100-250/274 BAF2AESBQQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98975338

Pompa jednostopniowa z wlotem osiowym do niezawodnego i ekonomicznego zasilania

Seria NBE to uniwersalna pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Wersja z silnikiem przewymiarowanym zapewnia zapas mocy przy pracy w warunkach zmiennego obciążenia i ułatwia dobór do instalacji wymagających stabilnej pracy przy wyższych temperaturach cieczy lub zwiększonym oporze hydraulicznych. Konstrukcja przeznaczona jest do ciągłej pracy w instalacjach przemysłowych i użyteczności publicznej, gdzie liczy się powtarzalność parametrów i niski koszt eksploatacji.

Konstrukcja back-pull-out i elementy mechaniczne

Budowa back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to serwisowanie bez rozcinania instalacji, co skraca czas przestoju i ogranicza prace montażowe do jednej osoby z użyciem dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na mniejsze drgania i obciążenia łożysk.

• korpus spiralny z osiowym wlotem ssawnym i promieniowym wylotem tłocznym
• mechaniczne uszczelnienie wału o wymiarach zgodnych z EN 12756
• możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy Grundfos CUE
• dostępność ram podstawy Grundfos dla większości pomp typu NB

Zastosowania i integracja w instalacjach

Pompy NB i NBE są projektowane jako rozwiązanie uniwersalne. Sprawdzają się tam, gdzie wymagane jest pewne podnoszenie i tłoczenie cieczy w szerokim zakresie wydajności.

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej
• przemysłowe instalacje podnoszenia ciśnienia i cyrkulacji
• przemysłowe tłoczenie cieczy w procesach technologicznych
• systemy HVAC do cyrkulacji wody grzewczej i chłodniczej
• nawadnianie

Dzięki zakresowi serii od 2 m3/h do 1300 m3/h oraz wysokości podnoszenia od 2 m do 160 m, pompa może być dobierana do małych obiegów jak i dużych instalacji centralnych. Symbol konfiguracji pozwala na precyzyjny dobór wersji materiałowej i silnikowej.

Normy, ciśnienie robocze i serwis

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar, a pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

• zgodność z ISO 5199 dla pomp odśrodkowych
• kołnierze EN 1092-2
• uszczelnienie wału EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Konstrukcja back-pull-out oraz standaryzacja połączeń ułatwiają przegląd i wymianę części eksploatacyjnych bez ingerencji w instalację rurociągową.
