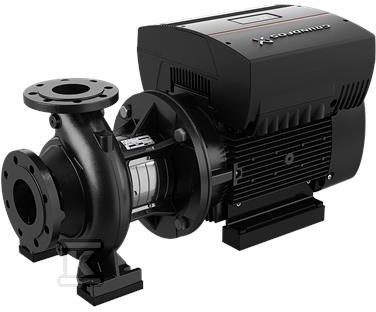

Pompa typu NBE 100-250/274 BASF2AESBAQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98747416

Pompa konsolowa z wbudowanym sterowaniem do stabilnego ciśnienia

Horyzontalna jednostopniowa pompa odśrodkowa z wbudowanym sterowaniem częstotliwościowym przeznaczona do energooszczędnej pracy i utrzymywania stałego ciśnienia w instalacjach wodnych i przemysłowych. Wykonanie monoblokowe z przewymiarowanym silnikiem zapewnia zapas mocy przy rozruchu i pracy w zmiennych warunkach obciążenia. Konstrukcja przeznaczona do ciągłej pracy S1 w układach HVAC, zaopatrzenia w wodę, podnoszenia ciśnienia, tłoczenia cieczy w przemyśle oraz nawadniania.

Budowa i serwisowanie

Korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Wirnik z żeliwa, hydraulicznie odciążony, co ogranicza obciążenie łożysk i poprawia stabilność pracy. Mechaniczne uszczelnienie wału w wymiarach zgodnych z EN 12756. Całość statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja back-pull-out w serii NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. Ułatwia to przegląd i wymianę części przez jedną osobę przy użyciu dźwigu. Do większości pomp dostępne są ramy podstawy producenta.

• jednostopniowa pompa odśrodkowa z poziomym wałem
• wirnik żeliwny, hydraulicznie odciążony
• wyważenie statyczne ISO 1940-1 klasa 6,3
• serwis bez demontażu rurociągów dzięki back-pull-out

Zastosowania i zakres pracy

Typowe zastosowanie to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC i nawadnianie. Seria NBE pracuje z temperaturą cieczy od -25 do +140 °C, przy maksymalnym ciśnieniu roboczym do 16 bar, z możliwością wykonania PN25. Zasilanie 3×380-690 V, 50/60 Hz.

Dla omawianego wykonania nominalny przepływ wynosi 171,5 m3/h przy nominalnym naporze 21,61 m. Silnik o mocy znamionowej P2 15 kW, cos ? 0,94-0,91. W całej serii osiągi obejmują przepływ od ok. 1 do 1000 m3/h i napór do ok. 160 m, a moc silników od 0,37 do 315 kW. Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę częstotliwości.

• stabilne utrzymanie ciśnienia dzięki sterowaniu częstotliwościowym
• praca ciągła S1 w instalacji poziomej
• szeroki zakres temperatur cieczy -25 do +140 °C

Zgodność z normami i montaż

Pompy zgodne z ISO 5199. Kołnierze ssawny i tłoczny zgodne z EN 1092-2. Wymiary i osiągi nominalne zgodne z EN 733 na 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie oznaczone są jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału w wymiarach EN 12756.

Montaż poziomy, króćce kołnierzowe umożliwiające szybkie połączenie z instalacją. Parametry serii obejmują przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m w zależności od wykonania.
