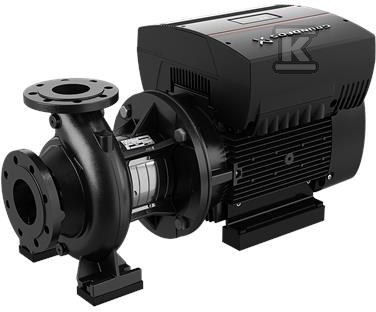

Pompa typu NBE 100-250/274 BASF2AESBQQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98976179

Pompa odśrodkowa jednostopniowa do precyzyjnego transportu cieczy

Pompa typu NBE 100-250/274 z silnikiem przewymiarowanym to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu i kontroli parametrów pracy. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia prosty montaż w układach poziomych i łatwą integrację z istniejącymi rurociągami. Wersja NBE oznacza rozwiązanie elektroniczne, przystosowane do aplikacji, w których potrzebna jest precyzyjna regulacja ciśnienia, temperatury lub przepływu.

Seria NB i NK obejmuje pompy uniwersalne stosowane w zaopatrzeniu w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Do większości modeli dostępne są ramy podstawy Grundfos, co ułatwia stabilne posadowienie i serwis. Szczegółowa konfiguracja pompy wynika z symbolu oznaczenia i powinna być potwierdzona w instrukcji producenta lub u przedstawiciela technicznego przy doborze parametrów roboczych.

Konstrukcja i serwisowanie back-pull-out

Korpus spiralny z poziomym wałem i hydraulicznie odciążonym wirnikiem ogranicza obciążenia mechaniczne i pozwala na pracę z wysoką sprawnością w szerokim zakresie. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733. Standardowo pompy są projektowane na 10 bar, przy czym modele z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co upraszcza dobór części zamiennych. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. W pompach NB konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to, że nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

Zastosowania i zakres pracy

Pompy z rodziny NB/NK sprawdzają się tam, gdzie wymagana jest niezawodność przy zmiennym zapotrzebowaniu:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej i przemyśle
• przemysłowe tłoczenie cieczy w obiegach technologicznych
• systemy HVAC do cyrkulacji wody grzewczej i chłodniczej
• nawadnianie i systemy gospodarki wodnej

Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych pompowni i dużych instalacji przemysłowych. Zgodność z ISO 5199 potwierdza uniwersalny charakter konstrukcji, a parametry geometryczne ułatwiają wymianę w modernizacjach.

Sterowanie elektroniczne i kompatybilność napędowa

Oznaczenie NBE wskazuje na wersję elektroniczną, przeznaczoną do pracy z precyzyjną regulacją ciśnienia, temperatury lub przepływu. Pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub współpracować ze zewnętrzną przetwornicą Grundfos CUE. W omawianym egzemplarzu zastosowano silnik przewymiarowany, co zwiększa zapas mocy przy rozruchach i pracy w warunkach podwyższonego obciążenia.

Modułowa budowa pozwala konfigurować agregat bez utraty sprawności systemu, unikając strat związanych z nadmiernym doborem. Zgodność z EN 733 oraz ISO 2858 w dokumentacji produktowej potwierdza spełnienie wymagań dla pomp odśrodkowych o osiowym ssaniu.
