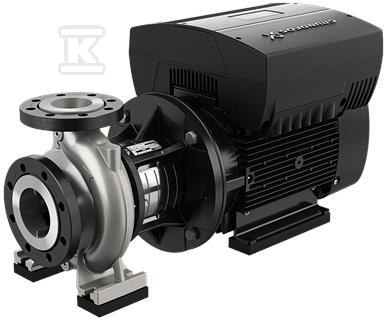

Pompa typu NBE 100-250/274 BASF2KESBQQEOWA silnik przewymiarowany, odśrodkowa, jednostopniowa 98758881

Pompa odśrodkowa monoblokowa do ciągłej regulacji wydajności

Pompa NBE 100-250/274 z silnikiem przewymiarowanym to jednostopniowa, normalnie ssąca konstrukcja monoblokowa z wlotem osiowym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Wykonana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami wg EN 733, łączy prostą obsługę z możliwością precyzyjnego dopasowania pracy do aktualnego zapotrzebowania dzięki napędowi MGE ze zintegrowaną elektroniką.

Konstrukcja back-pull-out i zgodność z normami

Korpus spiralny z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia stabilną pracę w układach z ciągłym przepływem. Kołnierze ssawny i tłoczny wykonane są wg EN 1092-1/EN 1092-2, w wersji PN 16, co pozwala na pracę przy ciśnieniu roboczym do 16 bar przy kołnierzach do DN 150. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu nieodciążonym z mieszkiem gumowym.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce serwis ogranicza się do odłączenia sprzęgła i wysunięcia zespołu napędowego, co przyspiesza przegląd i pozwala jednej osobie obsłużyć nawet większe agregaty przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone wg ISO 1940-1 klasa 6,3.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• kołnierze PN 16 wg EN 1092-1/EN 1092-2
• uszczelnienie wału wg DIN EN 12756
• serwis back-pull-out bez ruszania instalacji

Napęd MGE z wbudowaną przetwornicą częstotliwości

Agregat połączony jest sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. Silnik jest przewymiarowany, co zwiększa zapas mocy przy rozruchach i pracy w warunkach zmiennego obciążenia. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI.

Regulacja pozwala na ciągłą zmianę prędkości obrotowej, a tym samym płynne dopasowanie wydajności pompy do bieżących wymagań instalacji. Rozwiązanie ogranicza pracę na zaworze, zmniejsza uderzenia hydrauliczne i pozwala utrzymać zadane ciśnienie lub przepływ bez dodatkowych urządzeń sterujących.

• silnik synchroniczny z magnesami stałymi, chłodzenie wentylatorowe
• przetwornica częstotliwości i regulator PI w obudowie silnika
• ciągła regulacja prędkości dla dopasowania do zapotrzebowania
• konstrukcja back-pull-out ułatwiająca dostęp do wirnika i uszczelnienia

Zastosowania w instalacjach wodnych, HVAC i przemyśle

Seria NB/NBE/NK jest projektowana jako uniwersalna baza do wielu zastosowań, gdzie liczy się niezawodność i ekonomia pracy. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie.

Pompy serii zapewniają zakres przepływu od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co w praktyce pokrywa zarówno małe obiegi cyrkulacyjne, jak i większe instalacje przemysłowe. Zgodność z ISO 5199, EN 733 i EN 12756 ułatwia dobór i integrację z istniejącymi rurociągami, a dostępność ram podstawy pozwala na stabilny montaż w układach stacjonarnych.
