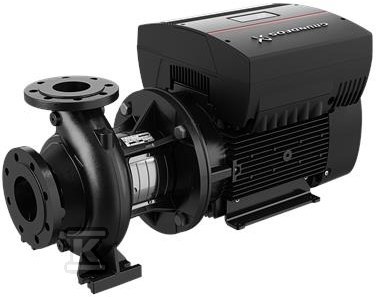

Pompa typu NBE 100-315/279 AAF2AESBAQEOWA, odśrodkowa, jednostopniowa 95108706

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Konstrukcja z poziomym wałem i rozwiązaniem back pull-out pozwala na serwis bez demontażu korpusu ani rurociągów, co skraca czas prac konserwacyjnych. Urządzenie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu.

Konstrukcja back pull-out i materiały robocze

Wykonanie zgodne z ISO 5199, z kołnierzami ssawnym i tłocznym PN 16 według EN 1092-2 oraz wymiarami i osiągami nominalnymi według EN 733. W pompach z kołnierzami do DN 150 ciśnienie robocze może sięgać 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku w wersji BAQE z pierścieniem obrotowym z grafitu węglowego metalizowanego i siedziskiem stacjonarnym z węglika krzemu SiC, uszczelnieniem wtórnym z EPDM. Korpus pompy z żeliwa EN-GJL-250, wirnik z żeliwa EN-GJL-200, wał ze stali nierdzewnej 1.4301, elementy gumowe EPDM. Wirnik zamknięty z podwójnie zakrzywionymi łopatkami o gładkich powierzchniach jest hydraulicznie odciążony w celu kompensacji siły osiowej. Korpus posiada otwory do odpowietrzenia i spustu zamknięte zaślepkami.

Sterowanie zintegrowaną przetwornicą i parametry pracy

Pompa jest sprzężona bezpośrednio z wentylowanym silnikiem asynchronicznym 15 kW klasy IE3, typ 160LB. W obudowie zaciskowej silnika znajduje się przetwornica częstotliwości z regulatorem PI, co umożliwia płynną regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Minimalny wskaźnik efektywności MEI jest równy lub większy od 0,70, a tolerancja krzywej pracy odpowiada ISO9906:2012 3B. Znamionowy przepływ wynosi 154 m3/h przy wysokości podnoszenia 23,6 m, przy rzeczywistej średnicy wirnika 279 mm i nominalnej 315 mm. Zakres temperatury pompowanej cieczy to 0 °C do 120 °C, maksymalna temperatura otoczenia 40 °C. Wał o średnicy 32 mm, wirnik statycznie wyważony według ISO 1940-1 klasa G6,3. Masa netto 292 kg, masa brutto 324 kg, objętość wysyłkowa 0,951 m3.

Zastosowania i zgodność z normami

Urządzenie jest stosowane w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Zgodność z ISO 5199, EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz EN 733 dla wymiarów i osiągów nominalnych zapewnia łatwą integrację z istniejącymi instalacjami. Dostępność ram podstawy oraz możliwość współpracy z zewnętrzną przetwornicą częstotliwości zwiększa elastyczność doboru.
